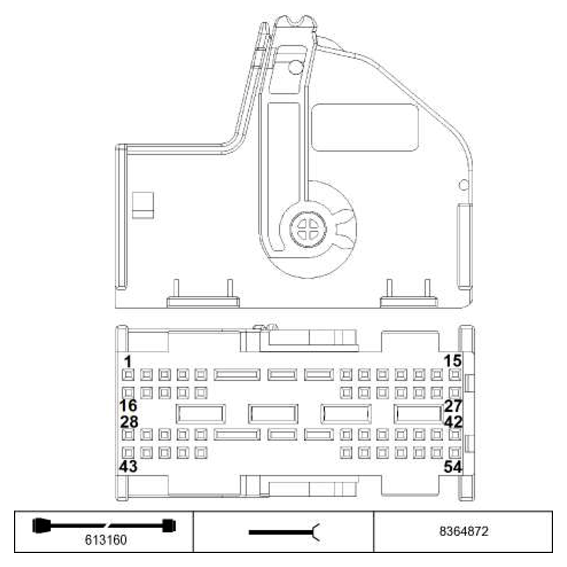

Car access Control Module X10318 Connector End View
Pin Assignments X10318
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Signal, hotel switch | Hotel switch |
| 2 | E | Rear lid open signal | Light switch unit |
| 3 | E | Signal, lock central locking | A/C control module |
| 4 | Not occupied | ||
| 5 | Not occupied | ||
| 6 | A | Signal, starter terminal 50 | Integrated supply module IVM |
| 7 | E | Supply, Car access control module | Power module |
| 8 | Not occupied | ||
| 9 | E | Signal, transmission position P | Integrated supply module IVM |
| 10 | E | Brake light test signal | Brake light switch |
| 11 | E/A | Signal, CAN-bus | CAN-bus connector |
| 12 | E/A | Signal, CAN-bus | CAN-bus connector |
| 13 | E/A | Signal, CAN-bus | CAN-bus connector |
| 14 | E/A | Signal, CAN-bus | CAN-bus connector |
| 15 | E/A | PA bus signal | PA bus connector |
| 16 | M | Ground | Ground connector |
| 17 | E | Signal, front lid contact | Hood contact |
| 18 | E | Signal, unlock central locking | A/C control module |
| 19 | M | Ground | Ground point |
| 20 | Not occupied | ||
| 21 | Not occupied | ||
| 22 | E | Signal, remote control services | N8 Antenna amplifier with remote control receiver |
| 23 | Not occupied | ||
| 24 | Not occupied | ||
| 25 | Not occupied | ||
| 26 | Not occupied | ||
| 27 | A | Signal, electronic vehicle immobilizer | EWS connector |
| 28 | Not occupied | ||
| 29 | Not occupied | ||
| 30 | Not occupied | ||
| 31 | Not occupied | ||
| 32 | Not occupied | ||
| 33 | E | Supply, Car access control module | Fuse F42 |
| 34 | A | Supply, terminal 15 | Integrated supply module IVM |
| 35 | A | Supply, terminal 15 | with rear compartment air conditioning |
| 36 | Not occupied | ||
| 37 | Not occupied | ||
| 38 | E | Signal, processed wheel speed, rear left | Connector X1101 (rear left wheel speed) |
| 39 | Not occupied | ||
| 40 | A | Supply, terminal 15 | DSC sensor |
| 41 | A | Supply, terminal 15 | Light module |
| 42 | Not occupied | ||
| 43 | Not occupied | ||
| 44 | Not occupied | ||
| 45 | Not occupied | ||
| 46 | Not occupied | ||
| 47 | Not occupied | ||
| 48 | A | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 49 | A | Wake-up signal, terminal 15 | Power module |
| 50 | A | Wake-up signal, terminal 15 | Control module, active cruise control (ACC) |
| 51 | A | Signal, terminal 50 | Connector, terminal 50E |
| 52 | A | Signal, terminal 15 fuel pump | Satellite, right B-pillar |
| 53 | A | Supply, terminal 15 | Steering column switch cluster |
| 54 | Not occupied |
