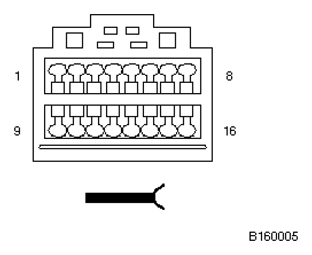

Navigation Control Module X3494 Connector End View
Pin Assignments X3494
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A/E | RXD signal | VICS receiver |
| 2 | A/E | TXD signal | VICS receiver |
| 3 | A/E | Data cable | JBIT II |
| 4 | A/E | Jumper, control module | Navigation control module |
| 5 | A | Signal, terminal R | VICS receiver |
| 6 | Not occupied | ||
| 7 | A/E | Jumper, control module | Navigation control module |
| 8 | A/E | Data cable | JBIT II |
| 9 | A/E | RXDN signal | VICS receiver |
| 10 | A/E | TXDN signal | VICS receiver |
| 11 | Not occupied | ||
| 12 | Not occupied | ||
| 13 | Not occupied | ||
| 14 | M | Ground | VICS receiver |
| 15 | A/E | Data cable | JBIT II |
| 16 | A/E | Data cable | JBIT II |
