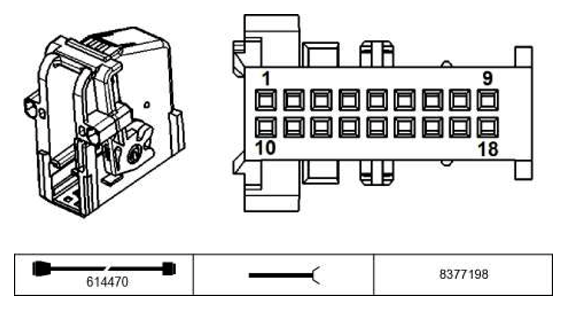

Navigation Control Module X1313 Connector End View
Pin Assignments X1313
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not occupied | ||
| 2 | Not occupied | ||
| 3 | A | Analogue video signal | Video module |
| 4 | Not occupied | ||
| 5 | M | Shielding | Video module |
| 6 | Not occupied | ||
| 7 | Not occupied | ||
| 8 | Not occupied | ||
| 9 | E | Signal, front left wheel speed | Connector X10183 (front left wheel speed) |
| 10 | Not occupied | ||
| 11 | M | Shielding | Video module |
| 12 | Not occupied | ||
| 13 | A | Analogue video signal | Video module |
| 14 | Not occupied | ||
| 14 | Not occupied | ||
| 15 | Not occupied | ||
| 16 | Not occupied | ||
| 17 | Not occupied | ||
| 18 | Not occupied |
