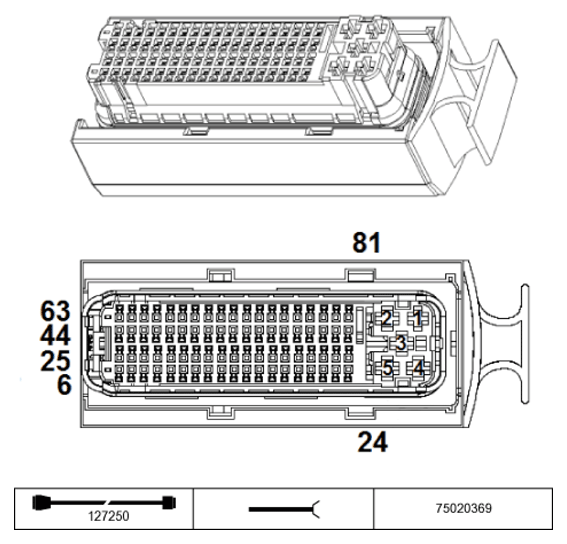

HDEV Control Module 2 X60241 Connector End View
Pin Assignments X60241
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | M | Ground | Integrated supply module (IVM) |
| 2 | M | Ground | Integrated supply module (IVM) |
| 3 | Not occupied | ||
| 4 | E | Supply, terminal 87 | Fuse F007 |
| 5 | Not occupied | ||
| 6 | Not occupied | ||
| 7 | Not occupied | ||
| 8 | Not occupied | ||
| 9 | Not occupied | ||
| 10 | Not occupied | ||
| 11 | Not occupied | ||
| 12 | Not occupied | ||
| 13 | Not occupied | ||
| 14 | Not occupied | ||
| 15 | Not occupied | ||
| 16 | Not occupied | ||
| 17 | Not occupied | ||
| 18 | Not occupied | ||
| 19 | Not occupied | ||
| 20 | Not occupied | ||
| 21 | Not occupied | ||
| 22 | Not occupied | ||
| 23 | Not occupied | ||
| 24 | Not occupied | ||
| 25 | Not occupied | ||
| 26 | Not occupied | ||
| 27 | Not occupied | ||
| 28 | Not occupied | ||
| 29 | Not occupied | ||
| 30 | Not occupied | ||
| 31 | Not occupied | ||
| 32 | Not occupied | ||
| 33 | Not occupied | ||
| 34 | Not occupied | ||
| 35 | Not occupied | ||
| 36 | Not occupied | ||
| 37 | Not occupied | ||
| 38 | Not occupied | ||
| 39 | Not occupied | ||
| 40 | Not occupied | ||
| 41 | Not occupied | ||
| 42 | Not occupied | ||
| 43 | Not occupied | ||
| 44 | E | Signal, fuel injector | Engine Control Module II (DME) |
| 45 | E | Signal, fuel injector | Engine Control Module II (DME) |
| 46 | E | Signal, fuel injector | Engine Control Module II (DME) |
| 47 | E | Signal, fuel injector | Engine Control Module II (DME) |
| 48 | E | Signal, fuel injector | Engine Control Module II (DME) |
| 49 | E | Signal, fuel injector | Engine Control Module II (DME) |
| 50 | Not occupied | ||
| 51 | E | Supply, terminal 15 | Engine Control Module II (DME) |
| 52 | A/E | Signal, CAN-bus | Local CAN-bus |
| 53 | A/E | Signal, CAN-bus | Local CAN-bus |
| 54 | Not occupied | ||
| 55 | Not occupied | ||
| 56 | Not occupied | ||
| 57 | Not occupied | ||
| 58 | Not occupied | ||
| 59 | A/E | Jumper, control module | HDEV control module 2 |
| 60 | Not occupied | ||
| 61 | Not occupied | ||
| 62 | Not occupied | ||
| 63 | Not occupied | ||
| 64 | Not occupied | ||
| 65 | Not occupied | ||
| 66 | Not occupied | ||
| 67 | Not occupied | ||
| 68 | Not occupied | ||
| 69 | Not occupied | ||
| 70 | Not occupied | ||
| 71 | Not occupied | ||
| 72 | Not occupied | ||
| 73 | Not occupied | ||
| 74 | Not occupied | ||
| 75 | Not occupied | ||
| 76 | Not occupied | ||
| 77 | Not occupied | ||
| 78 | A/E | Jumper, control module | HDEV control module 2 |
| 79 | Not occupied | ||
| 80 | Not occupied | ||
| 81 | Not occupied |
