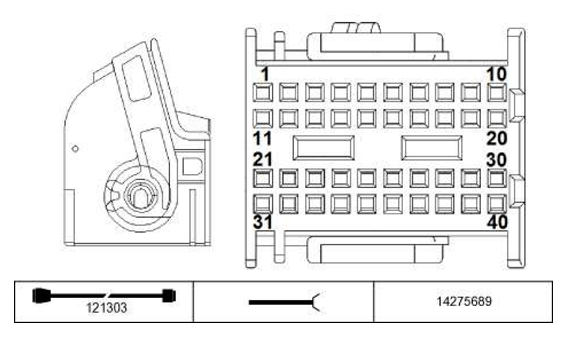

Engine Control Module II (DME) SX60204A Connector End View
Pin Assignments X60204
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not occupied | ||
| 2 | Not occupied | ||
| 3 | Not occupied | ||
| 4 | Not occupied | ||
| 5 | M | Ground | Ground point |
| 6 | E | Signal, terminal 50 | Car access control module |
| 7 | Not occupied | ||
| 8 | Not occupied | ||
| 9 | Not occupied | ||
| 10 | Not occupied | ||
| 11 | Not occupied | ||
| 12 | Not occupied | ||
| 13 | Not occupied | ||
| 14 | Not occupied | ||
| 15 | Not occupied | ||
| 16 | Not occupied | ||
| 17 | Not occupied | ||
| 18 | Not occupied | ||
| 19 | Not occupied | ||
| 20 | Not occupied | ||
| 21 | Not occupied | ||
| 22 | Not occupied | ||
| 23 | Not occupied | ||
| 24 | Not occupied | ||
| 25 | Not occupied | ||
| 26 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 27 | Not occupied | ||
| 28 | Not occupied | ||
| 29 | Not occupied | ||
| 30 | Not occupied | ||
| 31 | Not occupied | ||
| 32 | Not occupied | ||
| 33 | E | Signal, electronic vehicle immobilizer | Car access control module |
| 34 | Not occupied | ||
| 35 | Not occupied | ||
| 36 | A/E | Signal, CAN-bus | CAN-bus connector |
| 37 | A/E | Signal, CAN-bus | CAN-bus connector |
| 38 | Not occupied | ||
| 39 | Not occupied | ||
| 40 | Not occupied |
