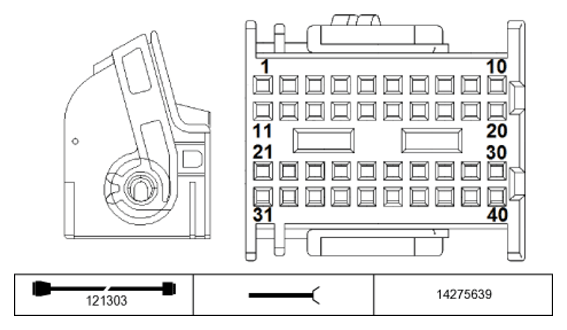

DME Control Module X60004 Connector End View
Pin Assignments X60004
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not occupied | ||
| 2 | A | Signal, fuel tank leak diagnosis heating | Diagnostic module, fuel tank leakage |
| 3 | A | Signal, secondary air pump | Secondary air pump relay |
| 4 | A | Signal, electric fan | Electric fan |
| 5 | M | Ground | Ground point |
| 6 | A | Signal, terminal 50 | Car access control module |
| 7 | M | Ground, ACCelerator pedal position sensor | ACCelerator pedal module |
| 8 | E | Signal, ACCelerator pedal position sensor | ACCelerator pedal module |
| 9 | A | Supply, ACCelerator pedal position sensor | ACCelerator pedal module |
| 10 | Not occupied | ||
| 11 | Not occupied | ||
| 12 | M | Ground, ACCelerator pedal position sensor | ACCelerator pedal module |
| 13 | E | Signal, ACCelerator pedal position sensor | ACCelerator pedal module |
| 14 | A | Supply, ACCelerator pedal position sensor | ACCelerator pedal module |
| 15 | Not occupied | ||
| 16 | Not occupied | ||
| 17 | A | Speed signal | OBDII socket |
| 18 | A | Signal, exhaust flap | Exhaust flap |
| 19 | A | Signal, E-box fan | E-box fan |
| 20 | A | Signal, fuel tank leak diagnosis pump | Diagnostic module, fuel tank leakage |
| 21 | Not occupied | ||
| 22 | E | Signal, processed wheel speed, rear right | Connector X10186 (rear right wheel speed) |
| 23 | Not occupied | ||
| 24 | E | Brake light signal | Brake light switch |
| 25 | E | Signal, oil pressure switch | Integrated supply module (IVM) |
| 26 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 27 | Not occupied | ||
| 28 | E | Brake light test signal | Brake light switch |
| 29 | Not occupied | ||
| 30 | A | Signal, fuel tank leak diagnosis valve | Diagnostic module, fuel tank leakage |
| 31 | Not occupied | ||
| 32 | A/E | TXD signal | Integrated supply module (IVM) |
| 33 | E | Signal, electronic vehicle immobilizer | Car access control module |
| 34 | Not occupied | ||
| 35 | Not occupied | ||
| 36 | A/E | Signal, CAN-bus | CAN-bus connector |
| 37 | A/E | Signal, CAN-bus | CAN-bus connector |
| 38 | E | Signal, coolant temperature | Engine coolant temperature sensor |
| 39 | E | Signal, coolant temperature | Engine coolant temperature sensor |
| 40 | A | Signal, start relay | Integrated supply module (IVM) |
