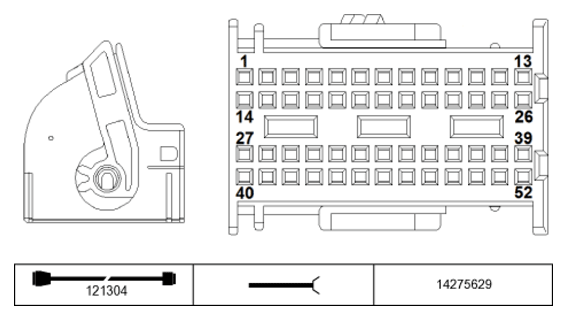

DME Control Module X60003 Connector End View
Pin Assignments X60003
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Signal, hot film air mass meter | Hot-film air mass meter |
| 2 | E | Signal, intake pipe pressure sensor | Intake pipe pressure sensor |
| 3 | E | Signal, hot film air mass meter | Hot-film air mass meter |
| 4 | E | Signal, hot film air mass meter | Hot-film air mass meter |
| 5 | Not occupied | ||
| 6 | A | Signal, fuel injector | Fuel injector, cylinder 4 |
| 7 | A | Signal, fuel injector | Fuel injector, cylinder 5 |
| 8 | A | Signal, fuel injector | Fuel injector, cylinder 6 |
| 9 | A | Signal, VANOS valve | VANOS solenoid valve 2, intake |
| 10 | A | Signal, VANOS valve | VANOS solenoid valve, intake |
| 11 | A | Signal, fuel injector | Fuel injector, cylinder 7 |
| 12 | A | Signal, thermostat heating | Characteristic map thermostat |
| 13 | A | Signal, fuel injector | Fuel injector, cylinder 1 |
| 14 | E | Ground, analogue | Ground connector X6460 |
| 15 | Not occupied | ||
| 16 | E | Signal, camshaft sensor | Exhaust camshaft sensor |
| 17 | E | Signal, camshaft sensor | Exhaust camshaft sensor 2 |
| 18 | A/E | Signal, VVT control module | Variable valve timing gear control module |
| 19 | E | Signal, alternator terminal 15 | BSD alternator |
| 20 | A | Signal, VANOS valve | VANOS solenoid valve, exhaust |
| 21 | A | Signal, fuel tank vent valve | Fuel tank vent valve |
| 22 | Not occupied | ||
| 23 | A | Signal, VANOS valve | VANOS solenoid valve 2, exhaust |
| 24 | A | Signal, fuel injector | Fuel injector, cylinder 2 |
| 25 | A | Signal, fuel injector | Fuel injector, cylinder 8 |
| 26 | A | Signal, fuel injector | Fuel injector, cylinder 3 |
| 27 | A | Signal, crankshaft sensor | Crankshaft sensor |
| 28 | E | Signal, coolant temperature | Engine coolant temperature sensor |
| 29 | E | Signal, camshaft sensor | Intake camshaft sensor |
| 30 | E | Signal, camshaft sensor | Intake camshaft sensor 2 |
| 31 | E | Signal, throttle valve position | Electric throttle valve |
| 32 | E | Signal, throttle valve position | Electric throttle valve |
| 33 | E | Signal, knock sensor | Knock sensor |
| 34 | E | Signal, knock sensor | Knock sensor |
| 35 | E | Signal, knock sensor | Knock sensor 2 |
| 36 | E | Signal, knock sensor | Knock sensor 2 |
| 37 | E | Ground, digital | Ground connector X6450 |
| 38 | A/E | Signal, CAN-bus | CAN-bus connector |
| 39 | Not occupied | ||
| 40 | A | Signal, actuator for variable intake system | Variable intake system |
| 41 | A | Signal, actuator for variable intake system | Variable intake system |
| 42 | A | Signal, actuator for electric throttle valve | Electric throttle valve |
| 43 | A | Signal, actuator for electric throttle valve | Electric throttle valve |
| 44 | Not occupied | ||
| 45 | E | Position, variable intake system | Variable intake system |
| 46 | E | Signal, knock sensor | Knock sensor |
| 47 | E | Signal, knock sensor | Knock sensor |
| 48 | E | Signal, knock sensor | Knock sensor 2 |
| 49 | E | Signal, knock sensor | Knock sensor 2 |
| 50 | A | Supply, electric throttle valve | Electric throttle valve |
| 51 | A/E | Signal, CAN-bus | CAN-bus connector |
| 52 | E | Ground, electric throttle valve | Electric throttle valve |
