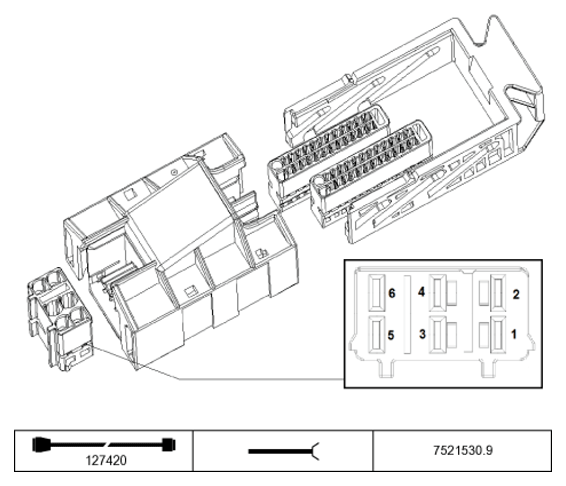

DME Control Module X60004 Connector End View
Pin Assignments X60004
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | Not occupied | ||
| 2 | E | USA Signal Diagnostic module for fuel tank leakage | Diagnostic module for fuel tank leakage |
| 3 | A | Signal, secondary air pump | Secondary air pump relay |
| 4 | A | Signal, electric fan | Electric fan |
| 5 | E | USA Signal, secondary air/hot-film air mass meter | Secondary air - hot-film air-mass meter |
| 6 | Not occupied | ||
| 7 | M | Ground, ACCelerator pedal position sensor | ACCelerator pedal module |
| 8 | E | Signal, ACCelerator pedal position sensor | ACCelerator pedal module |
| 9 | A | Supply, ACCelerator pedal position sensor | ACCelerator pedal module |
| 10 | A | Activation, fuel pump relay | Fuel pump relay |
| 11 | Not occupied | ||
| 12 | M | Ground, ACCelerator pedal position sensor | ACCelerator pedal module |
| 13 | E | Signal, ACCelerator pedal position sensor | ACCelerator pedal module |
| 14 | A | Supply, ACCelerator pedal position sensor | ACCelerator pedal module |
| 15 | M | USA Ground Secondary air - hot-film air-mass meter | Secondary air - hot-film air-mass meter |
| 16 | Not occupied | ||
| 17 | A | TD signal | Connector X243 |
| 18 | A | Signal, exhaust flap | Exhaust flap |
| 19 | A | Signal, E-box fan | E-box fan |
| 20 | E | USA Signal Diagnostic module for fuel tank leakage | Diagnostic module for fuel tank leakage |
| 21 | A | Signal Solenoid, radiator shutter | Solenoid, radiator shutter |
| 22 | E | Signal, processed wheel speed, rear right | Dynamic stability control (DSC) |
| 23 | E | Signal, clutch switch | Clutch switch module |
| 24 | E | Brake light signal | Connector X181 |
| 25 | E | Signal, oil pressure switch | Integrated supply module (IVM) |
| 26 | E | Wake-up signal, terminal 15 | Connector, terminal 15 wake-up signal |
| 27 | Not occupied | ||
| 28 | E | Brake light test signal | Connector X1179 |
| 29 | Not occupied | ||
| 30 | E | USA Signal Diagnostic module for fuel tank leakage | Diagnostic module for fuel tank leakage |
| 31 | Not occupied | ||
| 32 | Not occupied | ||
| 33 | E | Signal, electronic vehicle immobilizer | Car access system |
| 34 | Not occupied | ||
| 35 | Not occupied | ||
| 36 | A/E | Signal PT-CAN high | CAN-bus connector |
| 37 | A/E | Signal PT-CAN low | CAN-bus connector |
| 38 | E | Signal, coolant temperature | Temperature sensor at radiator outlet |
| 39 | E | Signal, coolant temperature | Temperature sensor at radiator outlet |
| 40 | E | Start signal | Car access system |
