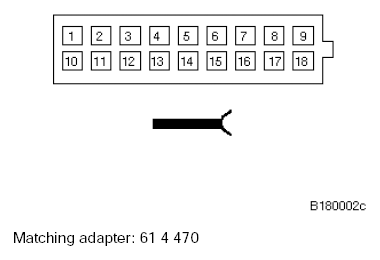

Navigation Control Module X1313 Connector End View
Pin Assignments At Connector X1313
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Terminal 30 voltage supply | Fuse F50 |
| 2 | Not used | ||
| 3 | E/A | K-bus signal line | K-bus splice |
| 4 | Not used | ||
| 5 | Not used | ||
| 6 | Not used | ||
| 7 | Not used | ||
| 8 | Not used | ||
| 9 | A | AF signal + | Radio |
| 10 | M | Ground | Ground splice |
| 11 | Not used | ||
| 12 | Not used | ||
| 13 | Not used | ||
| 14 | Not used | ||
| 15 | Not used | ||
| 16 | Not used | ||
| 17 | Not used | ||
| 18 | A | AF signal - | Radio |
