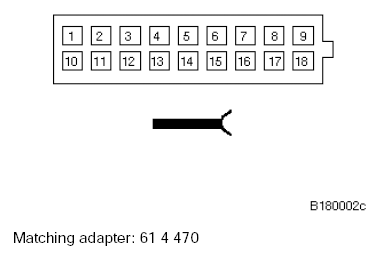

Navigation Control Module X1312 Connector End View
Pin Assignments At Connector X1312
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | E | Back-up light signal | Light module |
| 2 | Not used | ||
| 3 | E | Terminal R | Fuse F32 |
| 4 | Not used | ||
| 5 | Not used | ||
| 6 | Not used | ||
| 7 | A | Navigation bus signal line | Radio/hifi |
| 8 | E/A | Communication line data link TXD | GPS receiver |
| 9 | E/A | Communication line data link RXD | GPS receiver |
| 10 | E | Signal, rear left wheel speed | Connector, rear left speed sensor |
| 11 | Not used | ||
| 12 | Not used | ||
| 13 | Not used | ||
| 14 | Not used | ||
| 15 | Not used | ||
| 16 | E | Pulse per second | GPS receiver |
| 17 | E/A | Communication line data link TXDN | GPS receiver |
| 18 | E/A | Communication line data link RXDN | GPS receiver |
