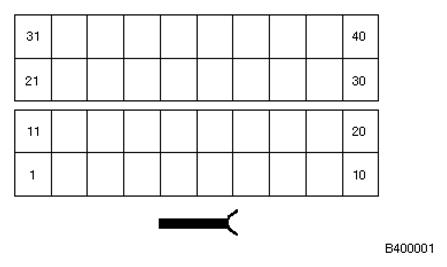

Engine Control Module (DME) Moduel 4 X60004 Connector End View
Pin Assignments At Connector X60004
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | A | Charge indicator signal (terminal 61) | Instrument cluster |
| 2 | A | Voltage signal, terminal 30h | Integrated instrument cluster control module (IKE) |
| 3 | A | Activation, secondary air pump relay | Secondary air injection pump relay |
| 4 | A | Signal Electric fan | Electric fan |
| 5 | Not used | ||
| 6 | E | Start signal terminal 50 | Start button switch |
| 7 | M | Ground Pedal position sensor 1 | Pedal position sensor |
| 8 | E | Signal Pedal position sensor 1 | Pedal position sensor |
| 9 | A | Power Pedal position sensor 1 | Pedal position sensor |
| 10 | A | Activation, fuel pump relay (EKP) | Fuel pump relay |
| 11 | A | Oil pressure indicator | Instrument cluster |
| 12 | M | Ground Pedal position sensor 2 | Pedal position sensor |
| 13 | E | Signal Pedal position sensor 2 | Pedal position sensor |
| 14 | A | Power Pedal position sensor 2 | Pedal position sensor |
| 15 | E | Signal Driving dynamics ON | Driving dynamics switch |
| 16 | A | Switch monitor | Driving dynamics switch |
| 17 | A | Engine speed signal output (TD) | Data link connector |
| 18 | Not used | ||
| 19 | A | Signal Back-up light | Instrument cluster |
| 20 | Not used | ||
| 21 | A | Signal Oil level sensor | Light module |
| 22 | E | RH rear engine speed signal | ABS/DSC control module |
| 23 | Not used | ||
| 24 | E | Brake light switch signal | Brake light switch |
| 25 | Not used | ||
| 26 | E | Voltage supply, terminal 15 | Fuse F21 |
| 27 | E | Data link MFL | Cruise control module |
| 28 | E | Signal, diagnostic module, fuel tank leakage pump | Diagnostic module, fuel tank leakage |
| 29 | E | A/C compressor signal | Relay, magnetic clutch |
| 30 | E | Signal, diagnostic module fuel tank leakage | Diagnostic module, fuel tank leakage |
| 31 | Not used | ||
| 32 | E/A | Diagnosis signal TXD 2 | Data link connector |
| 33 | E/A | Communication link (EWS) | Electronic drive-away protection control unit (EWS) |
| 34 | E | Brake light test signal | Brake light switch |
| 35 | Not used | ||
| 36 | E/A | CAN-bus high | CAN link |
| 37 | E/A | CAN-bus low | CAN link |
| 38 | M | Ground Temperature sensor | Coolant outlet temperature sensor |
| 39 | E | Signal Temperature sensor | Coolant outlet temperature sensor |
| 40 | A | Start signal | Starter relay |
