Home >> BMW >> 2000 >> 750iL >> Repair and Diagnosis (Single Page) >> Steering >> Power Steering >> Steering And Wheel Alignment - Repair >> Steering arms, tie rod >> 32 21... Layout of steering linkage

32 21... Layout of steering linkage

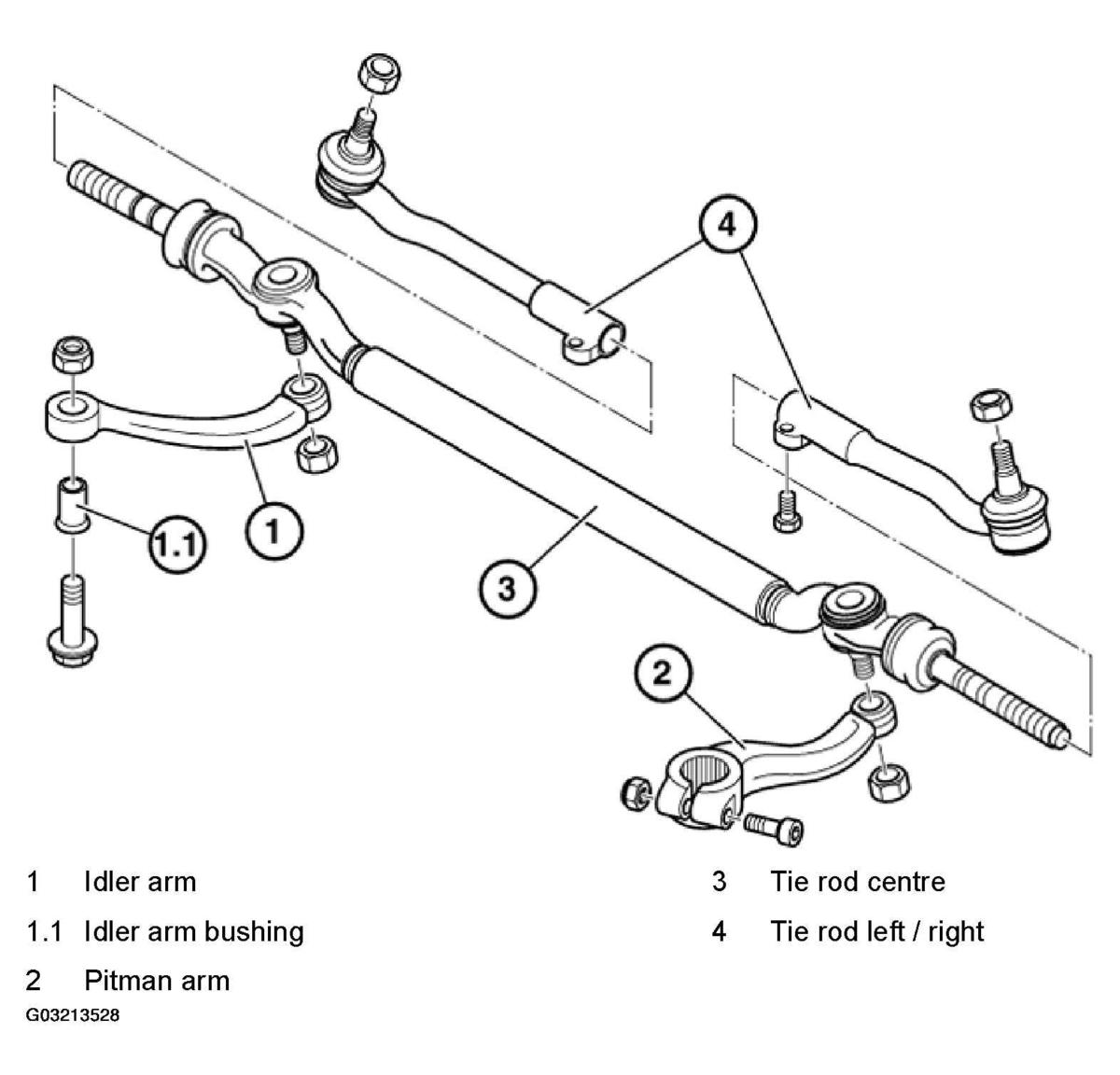

Fig 1: Identifying Steering Linkage Layout
G03213528Courtesy of BMW OF NORTH AMERICA, INC.
