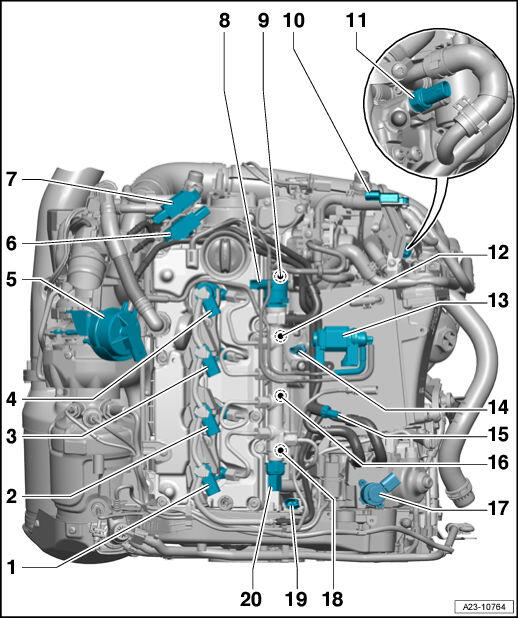

Engine Top
Courtesy of AUDI OF AMERICA, LLC
- 1 -
Cylinder 1 fuel injector -N30-
- 2 -
Cylinder 2 fuel injector -N31-
- 3 -
Cylinder 3 fuel injector -N32-
- 4 -
Cylinder 4 fuel injector -N33-
- 5 -
Charge pressure actuator position sensor -G581-
- 8 -
Fuel pressure regulator valve -N276-
- 9 -
Glow plug 4 -Q13-
- 10 -
Charge air pressure sensor -G31-
- 11 -
Charge air temperature sensor in front of charge air cooler -G810-
- 12 -
Glow plug 3 -Q12-
- 13 -
Wastegate bypass regulator valve -N75-
- 14 -
Charge air temperature sensor after charge air cooler -G811-
- 15 -
Fuel temperature sensor -G81-
- 16 -
Glow plug 2 -Q11-
- 17 -
Fuel metering valve -N290-
- 18 -
Glow plug 1 -Q10-
- 19 -
Cylinder head coolant valve -N489-
- 20 -
Fuel pressure sensor -G247-
