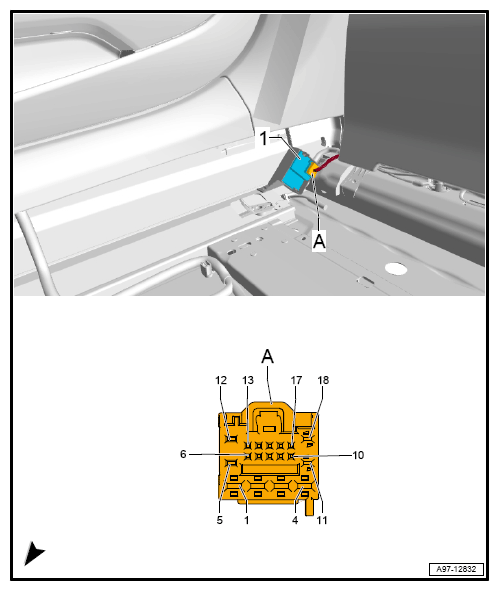

Rear Spoiler Control Module -J223-, Connector Views
18-PIN CONNECTOR -T18A-
| T18A (A) | Designation |
|---|---|
| 1 | |
| 2 | Rear Spoiler Motor V52 in Rear Spoiler VX73 |
| 3 | Terminal 31, to 35 Ground Connection (below front passenger's seat) |
| 4 | Terminal 30, from Fuse Carrier 2 ST2 in Fuse Panel D SD |
| 5 | Rear Spoiler Motor V52 in Rear Spoiler VX73 |
| 6 | Rear Spoiler Switch E127 in Switch Module, instrument panel, center EX22 |
| 7 | LIN-Bus, from Comfort system central control module J393 |
| 8 | |
| 9 | |
| 10 | Rear Spoiler VX73 |
| 11 | Rear Spoiler Stop Switch 1 F135 in Rear Spoiler VX73 |
| 12 | Rear Spoiler Switch E127 in Switch Module, instrument panel, center EX22 |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | Rear Spoiler Stop Switch 2 F136 in Rear Spoiler VX73 |
| 18 | Rear Spoiler VX73 |
