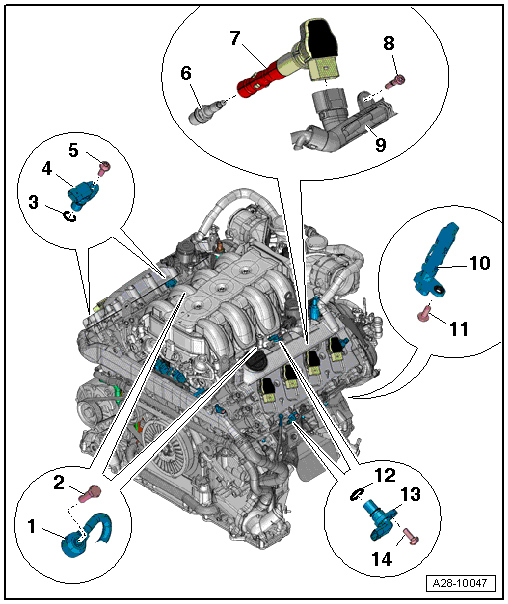

Ignition System Overview
- Knock Sensor (KS)
- Cylinder bank 1 (right) KS 1 -G61- and KS 3 -G198-
- Cylinder bank 2 (left) KS 2 -G66- and KS 4 -G199-
- Removing and installing, refer to KNOCK SENSORS -G61- / -G66- / -G198- / -G199-
- Bolt
- 25 Nm
- O-ring
- Replace
- Camshaft Position (CMP) Sensor
- Cylinder bank 1 (right)
- Intake side CMP sensor -G40-
- Camshaft position sensor, removing and installing, intake side, refer to Camshaft Position Sensor -G40- / Camshaft Position Sensor 2 -G163-
- Exhaust side CMP sensor 3 -G300-
- Camshaft position sensor, removing and installing, exhaust side, refer to Camshaft Position Sensor 3 -G300- / Camshaft Position Sensor 4 -G301-
- Bolt
- 9 Nm
- Spark Plug
- Change interval, refer to MY 2008 Maintenance Intervals - USA (55, 000 miles)
- For the tightening specification refer to MY 2008 Maintenance Intervals - USA
- Ignition Coil
- Removing and installing, refer to IGNITION COILS
- Bolt
- 5 Nm
- Wiring Harness
- Engine Speed (RPM) Sensor -G28-
- Removing and installing, refer to Engine Speed Sensor -G28-
- Bolt
- 9 Nm
- O-ring
- Replace
- CMP Sensor
- Cylinder bank 2 (left)
- Intake side CMP sensor 2 -G163-
- Camshaft position sensor, removing and installing, intake side, refer to Camshaft Position Sensor -G40- / Camshaft Position Sensor 2 -G163-
- Exhaust side CMP sensor 4 -G301-
- Camshaft position sensor, removing and installing, exhaust side, refer to Camshaft Position Sensor 3 -G300- / Camshaft Position Sensor 4 -G301-
- Bolt
- 9 Nm
