Rear Lid Control Module 2 -J756-

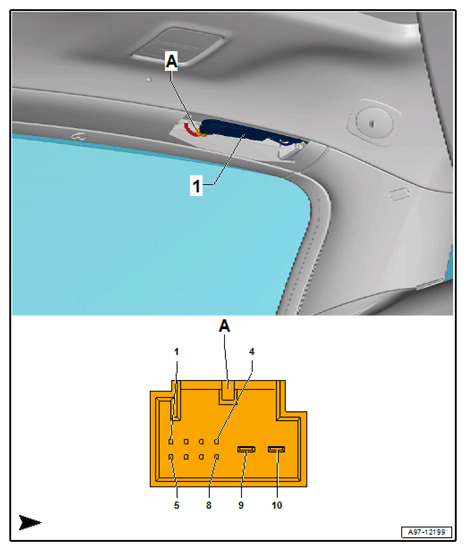

Component Location:
Below Roof End Trim, Left.
- 1
- Rear Lid Control Module 2 -J756-
- With Motor In Rear Lid Control Module 2 -V376-
- A - 10-Pin Connector -T10-
Pin Arrangements Rear Lid Control Module 2 -J756-
| -T10- (A) | Designation |
|---|---|
| 1 | |
| 2 | Rear Lid Control Module -J605- |
| 3 | Trunk Lid Alarm Switch -F123- |
| 4 | |
| 5 | |
| 6 | Rear Lid Control Module -J605- |
| 7 | |
| 8 | |
| 9 | Terminal 31 |
| 10 | Terminal 30 |
