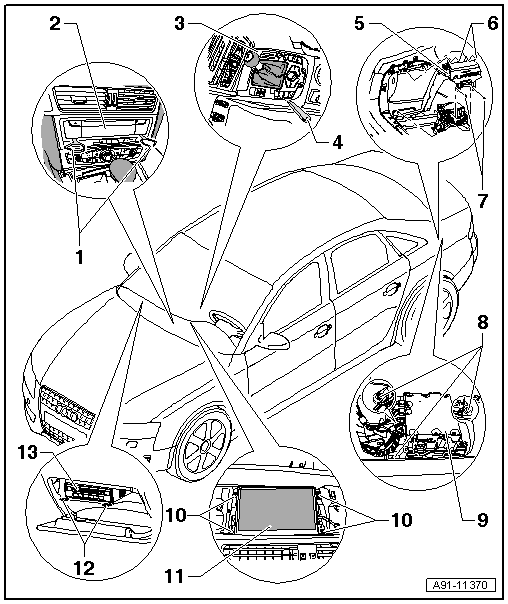

Infotainment Component Location Overview, From 11/03/2008
- Radio Removal Tool T10057
- Information Electronics Control Module 1 -J794-
- Connector assignment, from 11/03/2008, refer to MMI CONNECTOR ASSIGNMENT, FROM 11/03/2008, MINIMAL EQUIPMENT .
- Removing and installing, refer to Information Electronics Control Module 1 -J794-, REMOVING AND INSTALLING
- Multimedia System Control Head -E380-
- Connector assignment, refer to Multimedia System Control Head -E380- CONNECTOR ASSIGNMENT .
- Removing and installing, refer to Multimedia System Control Head -E380-, REMOVING AND INSTALLING
- Trim Removal Wedge 3409
- Bracket
- Nut
- Quantity: 2
- 3.5 Nm
- Bolt
- Quantity: 2
- 3.5 Nm
- Nut
- Quantity: 3
- 3.5 Nm
- Radio -R-
- Connector assignment, from 11/03/2008, refer to Radio -R- CONNECTOR ASSIGNMENT, MMI, FROM 11/03/2008 .
- Removing and installing from 11/03/2008, refer to Radio -R-, REMOVING AND INSTALLING, MMI, FROM 11/03/2008 .
- Screw
- Quantity: 4
- 2 Nm
- Front Information Display Control Head -J685-
- Connector assignment, MMI from 11/03/2008, refer to CONNECTOR ASSIGNMENT DISPLAY, MMI, FROM 11/03/2008 .
- Removing and installing, refer to INFOTAINMENT SYSTEM DISPLAY, REMOVING AND INSTALLING
- Radio Removal Tool T10057
- CD Changer -R41-
- Pin assignment (MMI), refer to CD Changer -R41- CONNECTOR ASSIGNMENT, MMI .
- Removing and installing from 11/03/2008, refer to CD Changer -R41-, REMOVING AND INSTALLING, FROM 11/03/2008 .
External Audio Source Connection -R199-, interface
- Connector assignment, refer to External Audio Source Connection -R199- CONNECTOR ASSIGNMENT, INTERFACE .
- Removing and installing, refer to External Audio Source Connection -R199-, REMOVING AND INSTALLING, INTERFACE
