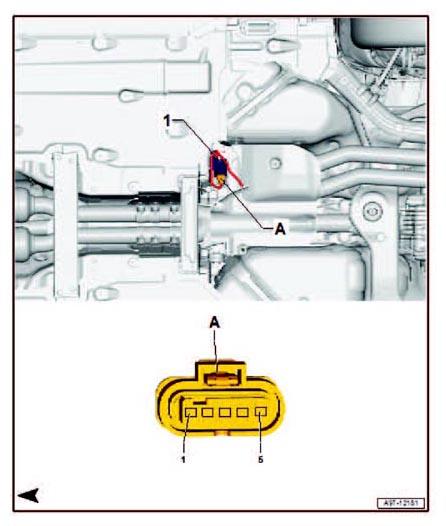

NOX Sensor 2 Control Module, V8 TDI Connector End View (J881, T5aw)
| 1 | NOX Sensor 2 Control Module -J881-, V8 TDI |
| A | 5-Pin Connector -T5aw- |
| -T5aw- (A) | Designation |
|---|---|
| 1 | Terminal 30, from B326 Positive connection 12 (30a) in main wiring harness Fuse Panel A -SA- |
| 2 | Terminal 31, to 368 Ground Connection 3 (in main wiring harness) 369 Ground Connection 4 (in main wiring harness) 34 Ground Connection (below driver's seat) |
| 3 | CAN-Bus, Low B394 Powertrain CAN bus low connection 5 (in main wiring harness) Engine Control Module (ECM) -J623- |
| 4 | CAN-Bus, High (B387) Powertrain CAN bus high connection 5 (in main wiring harness) Engine Control Module (ECM) -J623- |
| 5 | Terminal 31, to 368 Ground Connection 3 (in main wiring harness) 369 Ground Connection 4 (in main wiring harness) 34 Ground Connection (below driver's seat) |
