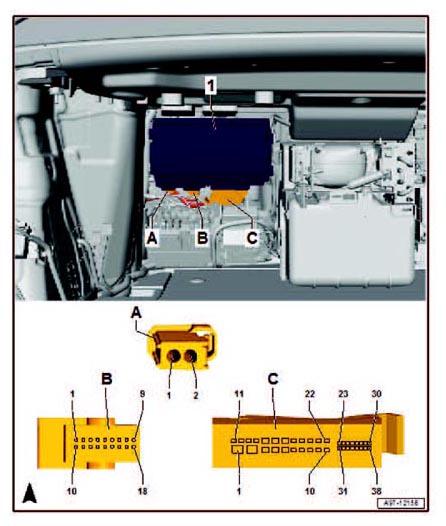

Digital Sound System Control Module Connector End View (J525, T2co, T18d, T38)
| 1 | Digital Sound System Control Module -J525- |
| A | Double Connector -T2co-, MOST-Bus, black |
| B | 18-Pin Connector -T18d- |
| C | 38-Pin Connector -T38- |
| -T18d-(B) | Designation | -T38- (C) | Designation | -T38- (C) | Designation |
|---|---|---|---|---|---|
| 1 | 1 | Terminal 30, from Fuse Panel F -SF- | 20 | Right Front Midrange Speaker -R104- | |
| 2 | 2 | Terminal 31, to 733 Ground Connection 3, in luggage compartment, left | 21 | Right Front Treble Speaker -R22- | |
| 3 | 3 | Right Rear Mid/Low Range Speaker -R160- Right Rear Treble Speaker -R16- |
22 | Left Front Treble Speaker -R20- | |
| 4 | 4 | Left Front Bass Speaker -R21- | 23 | ||
| 5 | 5 | Subwoofer -R211- | 24 | ||
| 6 | Left rear microphone -R144- | 6 | 25 | Ringbreak Diagnosis Wire B444 OBD connection 1 (in main wiring harness) Data Bus On Board Diagnostic Interface -J533- |
|
| 7 | Left rear microphone -R144- | 7 | Left Front Midrange Speaker-R103- | 26 | |
| 8 | Right rear microphone -RMS- | 8 | Right Front Midrange Speaker-R104- | 27 | |
| 9 | Right rear microphone -RMS- | 9 | Right Front Treble Speaker -R22- | 28 | Ground-shielding |
| 10 | Engine Control Module (ECM) -J623- | 10 | Left Front Treble Speaker -R20- | 29 | Inside Microphone -R74- |
| 11 | Engine Control Module (ECM) -J623- Subframe Mount Control Module -J931- |
11 | Right Front Bass Speaker-R23- | 30 | Inside Microphone -R74- |
| 12 | 12 | Right Front Bass Speaker -R23- | 31 | Center speaker -R208- | |
| 13 | Right center microphone -RMS- | 13 | Left Rear Mid/Low Range Speaker -R159-Left Rear Treble Speaker -R14- | 32 | Center speaker -R208- |
| 14 | Right center microphone -RMS- | 14 | Left Rear Mid/Low Range Speaker -R159-Left Rear Treble Speaker -R14- | 33 | Left effects speaker -R209- |
| 15 | 15 | Right Rear Mid/Low Range Speaker -R160-Right Rear Treble Speaker -R16- | 34 | Left effects speaker -R209- | |
| 16 | Left center microphone -R142- | 16 | Left Front Bass Speaker -R21- | 35 | |
| 17 | Left center microphone -R142- | 17 | Subwoofer -R211- | 36 | |
| 18 | 18 | 37 | Right effects speaker -R210- | ||
| 19 | Left Front Midrange Speaker -R103- | 38 | Right effects speaker -R210- |
