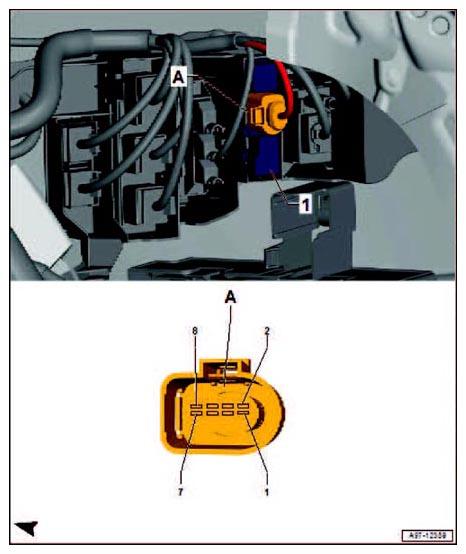

Engine Sound Generator Control Module Connector End View (J943, T8ax)
| 1 | Engine Sound Generator Control Module -J943- |
| A | 8-Pin Connector -T8ax-, black |
| -T8ax- (A) | Designation |
|---|---|
| 1 | CAN-Bus powertrain, Low Wiring junction for powertrain CAN bus, Low -TV37- |
| 2 | Terminal 31, to (387) Ground Connection 22 (in main wiring harness) (51) Ground Connection (in right luggage compartment) |
| 3 | CAN-Bus powertrain, High Wiring junction for powertrain CAN bus, High -TV33- |
| 4 | Terminal 30, from Fuse Panel B -SB- |
| 5 | Engine sound generator actuator 1 -R257- |
| 6 | Engine sound generator actuator 1 -R257- |
| 7 | Engine sound generator actuator 2 -R258- |
| 8 | Engine sound generator actuator 2 -R258- |
