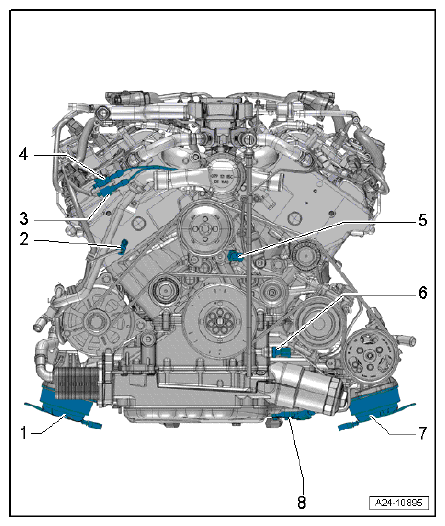

Engine Overview Part III

  1. Right Electrohydraulic Engine Mount Solenoid Valve -N145-
  2. Engine Coolant Temperature Sensor -G62-
  3. Electrical Connector For Knock Sensor 3 -G198-
  4. Electrical Connector For Knock Sensor 2 -G66-
  5. Oil Pressure Switch -F22-
  6. Reduced Oil Pressure Switch -F378-
  7. Left Electrohydraulic Engine Mount Solenoid Valve -N144-
  8. Oil Level Thermal Sensor -G266-
    • In Bottom Of The Oil Pan.
G12770663Courtesy of AUDI OF AMERICA, LLC
