4.2L CDRA Overview: Notes

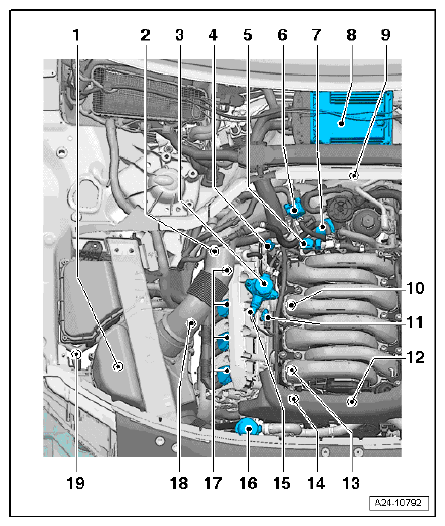

Right Side View
- Intake Air Switch-Over valve -N335-
- In The Air Filter Box
- Camshaft Adjustment Valve 1 (exhaust) -N318- → TRANSMISSION COOLANT VALVE
- High-Pressure Pump
- Fuel Metering Valve -N290- → OIL LEVEL THERMAL SENSOR -G266-
- Camshaft Adjustment Valve 1 -N205- → OIL LEVEL THERMAL SENSOR -G266-
- Low Fuel Pressure Sensor -G410- → OIL LEVEL THERMAL SENSOR -G266-
- Evaporative Emission (EVAP) Canister Purge Regulator Valve 1 -N80- → EVAP CANISTER PURGE REGULATOR VALVE 1 -N80-
- Throttle valve control module -J338- → ELECTROHYDRAULIC ENGINE MOUNTS SOLENOID VALVE
- Engine Control Module (ECM) -J623- → NOT CALLED OUT IN OVERVIEWS:
- Electrical Connectors for Bank 1 and 2
- Heated Oxygen Sensor (HO2S) -G39-
- Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) -G130-
- Heated Oxygen Sensor (HO2S) 2 -G108-
- Oxygen Sensor 2 After Catalytic Converter -G131-
- Knock Sensor (KS) 2 -G66- → OIL LEVEL THERMAL SENSOR -G266-
- Camshaft Position (CMP) Sensor -G40- → OIL LEVEL THERMAL SENSOR -G266-
- Components on Engine Front
- Knock Sensor (KS) 1 -G61- → OIL LEVEL THERMAL SENSOR -G266-
- Fuel Pressure Sensor -G247- → OIL LEVEL THERMAL SENSOR -G266-
- Fuel Metering Valve -N290- → OIL LEVEL THERMAL SENSOR -G266-
- Combination Valve For Secondary Air
- Cylinder Bank 2 (Right)
- Ignition Coils Cylinder Bank 1 → TRANSMISSION COOLANT VALVE
- Ignition Coil 1 with Power Output Stage -N70-
- Ignition Coil 2 with Power Output Stage -N127-
- Ignition Coil 3 with Power Output Stage -N291-
- Ignition Coil 4 with Power Output Stage -N292-
- Camshaft Position (CMP) Sensor 3 -G300- → TRANSMISSION COOLANT VALVE
- Secondary Air Injection (AIR) Pump Motor -V101- → FUEL METERING VALVE -N290-
