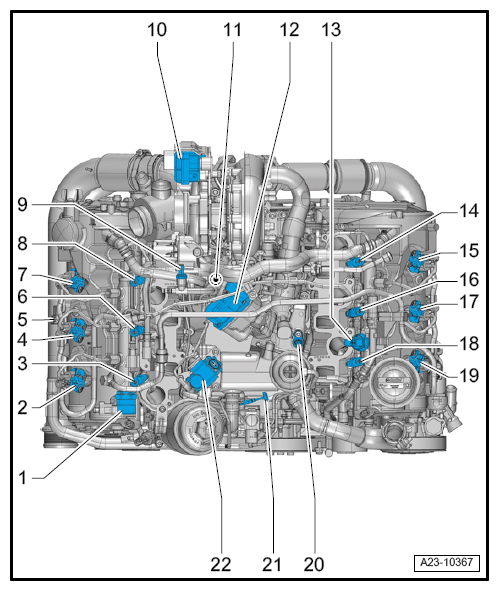

3.0L TDI CPNB Top View: Notes
- 1 - Fuel pressure regulator valve -N276- → CAMSHAFT POSITION SENSOR -G40-
- 5 - Camshaft position sensor -G40- → CAMSHAFT POSITION SENSOR -G40-
- 9 - Fuel temperature sensor -G81-
- 10 - Turbocharger control module 1 -J724-
- 11 - Fuel metering valve -N290- → CAMSHAFT POSITION SENSOR -G40-
- 12 - EGR motor -V338- → EGR TEMPERATURE SENSOR -G98-/MAP CONTROLLED ENGINE COOLING THERMOSTAT -F265-/EGR MOTOR -V338-
- 13 - Fuel pressure sensor -G247- → EGR TEMPERATURE SENSOR -G98-/MAP CONTROLLED ENGINE COOLING THERMOSTAT -F265-/EGR MOTOR -V338-
- 20 - Engine coolant temperature sensor -G62-
- 21 - EGR temperature sensor -G98- → EGR TEMPERATURE SENSOR -G98-/MAP CONTROLLED ENGINE COOLING THERMOSTAT -F265-/EGR MOTOR -V338-
- 22 - Cylinder head coolant valve -N489-
