Airbag Components Overview: Notes
NOTE:

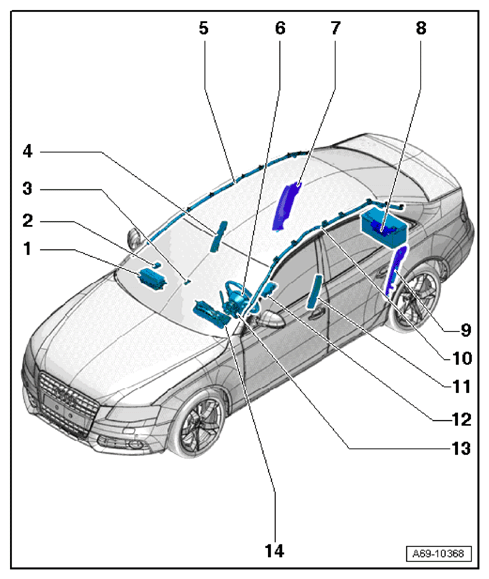

The installation locations in the Sedan are illustrated
- Passenger Airbag
- With Front Passenger Airbag Igniter 1 -N131- and Front Passenger Airbag Igniter 2 -N132-
- Front Passenger Airbag -Off- Key Switch -E224-
- Not for North American market
- Front Passenger Airbag Disabled Indicator Lamp -K145-
- Located in a shared housing with the Emergency Flasher Button -E229-
- Side Airbag, Front Passenger Side
- With Front Passenger Side Airbag Igniter -N200-
- Mounted to seat frame
- Side Curtain Airbag, Front Passenger Side
- With Front Passenger Side Curtain Airbag Igniter -N252-
- Driver Airbag
- With Driver Airbag Igniter -N95- and Driver Airbag Igniter 2 -N250-
- Rear Passenger Side - Side Airbag
- Rear Passenger Side Airbag (front Passenger side) Igniter -N202-
- Special equipment
- Mounted to body in trim panel
- Battery Interrupt Igniter -N253-
Airbag Components Overview continued
- Rear Driver Side - Side Airbag
- Rear Passenger Side Airbag (Driver side) Igniter -N201-
- Special equipment
- Mounted to body in trim panel
- Side Curtain Airbag, Driver's Side
- With Driver Side Curtain Airbag Igniter -N251-
- Side Airbag, Driver Side
- With Driver Side Airbag Igniter -N199-
- Mounted to seat frame
- Airbag Control Module -J234-
- Steering Column Electronic Systems Control Module -J527-
→ STEERING COLUMN SWITCH, MODULE AND IGNITION LOCK ASSEMBLY OVERVIEW
- With Airbag Spiral Spring/Return Spring With Slip Ring -F138- and Steering Angle Sensor -G85-
- Airbag Malfunction Indicator Lamp (MIL) -K75-
- Location: in instrument panel
