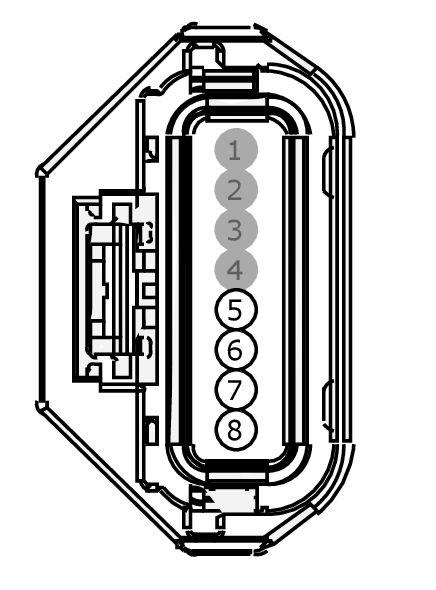

Connector End View C4369 - Side Obstacle Detection Control Module LH (Sod-L)
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
SIDE OBSTACLE DETECTION CONTROL MODULE LH (SOD-L)
COLOR
HARNESS
13A409
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CDC82 (GN-VT) | 22 | CTRL MOD. - VOLTAGE QUALITY # RUN/START OUT | |
| 6 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 7 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT |

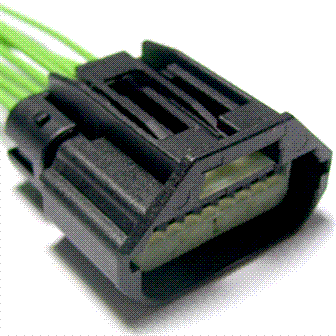

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1434 |
Service Part Number: FU2Z-14S411-ADA Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Sensor - Blind Spot Detection |
| Pigtail Kit Part Number WPT-1545 |
Service Part Number: FU2Z-14S411-ADB Gauge: 20 Pin material: Silver Cavities: 8 Vehicle Uses Module - Audio Control Module - Side Obstacle Detection Sensor - Blind Spot Detection |
