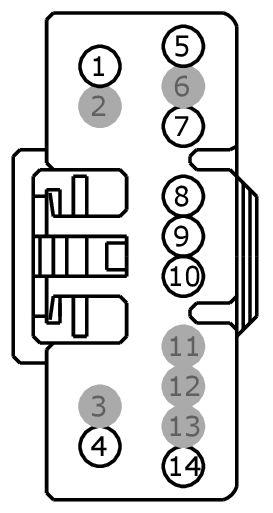

Connector End View C3313B - Power Running Board (PRB) Module
WARNING: This page is about a different car, the 2018 Lincoln Navigator. However, it is still accessible from the selected car via links, so may be relevant.
DESCRIPTION
POWER RUNNING BOARD (PRB) MODULE
COLOR
HARNESS
14401/14A005
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB89 (RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 1 | SBB89 (RD) | 12 | FUSE - OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | GD214 (BK-BU) | 12 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 4 | GD233 (BK) | 12 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 5 | CPR47 (GY-BN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR + | |
| 5 | CPR47 (GY-BN) | 20 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR + | |
| 6 | * | * | Not Used | |
| 7 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 7 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 8 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 8 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 9 | VPR43 (GY-BU) | 22 | SENSOR - POWER RUNNING BOARDS # DRIVER POSITION | |
| 9 | VPR43 (GY-BU) | 20 | SENSOR - POWER RUNNING BOARDS # DRIVER POSITION | |
| 10 | VPR46 (GY-OG) | 20 | SENSOR - POWER RUNNING BOARDS # PASSENGER POSITION | |
| 10 | VPR46 (GY-OG) | 22 | SENSOR - POWER RUNNING BOARDS # PASSENGER POSITION | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | RPR47 (BU-GN) | 20 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR - | |
| 14 | RPR47 (BU-GN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR - |

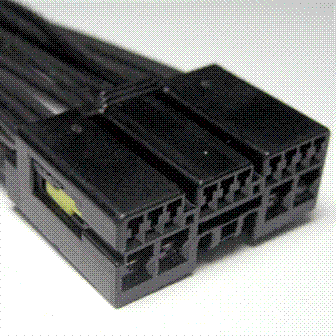

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1169 |
Service Part Number: BU2Z-14S411-PA Gauge: 12 18 Pin material: Tin (greased) Cavities: 14 Vehicle Uses Module - Running Board |
