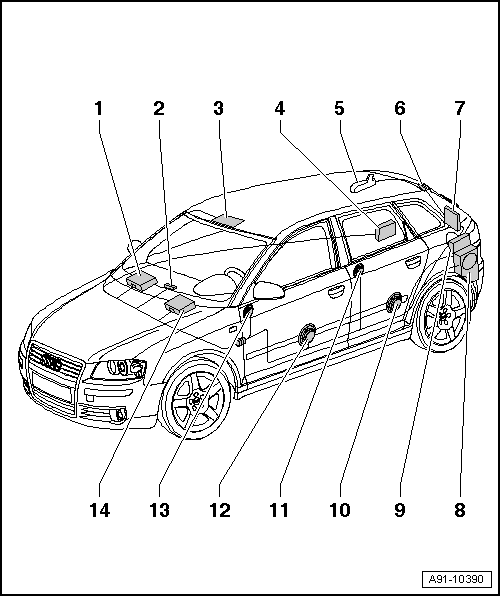

SDARS Radio System Component Locations
- CD Changer -R41-
- Inside the glove compartment.
- Connectors, refer to CD CHANGER CONNECTOR AND CONNECTOR ASSIGNMENTS .
- Removing and installing, refer to CD CHANGER .
- iPod Baseplate -R192-
- Connectors, refer to IPOD BASEPLATE CONNECTORS AND CONNECTOR ASSIGNMENTS .
- Removing and installing, refer to IPOD BASEPLATE .
- Center Mid/High Range Loudspeaker -R158-
- In front instrument panel, center.
- Removing and installing, refer to CENTER MID/HIGH RANGE SPEAKER .
- Inside Microphone -R74-
- Only with BOSE
- in Front Interior Light -W1-
- Function test, refer to INSIDE MICROPHONE, FUNCTION TEST .
- Removing and installing, refer to INSIDE MICROPHONE .
- Digital Sound System Control Module -R12-
- Only with BOSE.
- Behind luggage compartment right side trim.
- Connectors, refer to DIGITAL SOUND SYSTEM CONTROL MODULE CONNECTOR AND CONNECTOR ASSIGNMENTS .
- Antenna -R11-
- Ter/Sat/GPS/GSM
- Roof antenna.
- Removing and installing, refer to ANTENNA .
- Antenna Amplifier -R24-
- On upper left of rear lid.
- Connectors, refer to ANTENNA AMPLIFIER CONNECTORS AND CONNECTOR ASSIGNMENTS .
- Radio generation II+ connections Figure
- Removing and installing, refer to ANTENNA AMPLIFIER, RIGHT ANTENNA MODULE AND ANTENNA AMPLIFIER 2 .
- Left Antenna Module -R108-
- At the bottom of the rear lid on the left side.
- Connectors, refer to LEFT ANTENNA MODULE CONNECTORS .
- Radio generation II+ connections, refer to LEFT ANTENNA MODULE CONNECTORS, ONLY RADIO GENERATION II+ .
- Removing and installing, refer to LEFT ANTENNA MODULE .
- Amplifier with Bass Speaker in Left Luggage Compartment -R44- /Bass Speaker -R100-
- Behind luggage compartment left side trim.
- Connectors amplifier with bass speaker in left luggage compartment, refer to AMPLIFIER WITH BASS SPEAKER IN LEFT LUGGAGE COMPARTMENT CONNECTOR AND CONNECTOR ASSIGNMENTS .
- Removing and installing amplifier with bass speaker in left luggage compartment, refer to AMPLIFIER WITH BASS SPEAKER IN LEFT LUGGAGE COMPARTMENT .
- Removing and installing bass speaker, refer to BASS SPEAKER .
- Satellite Radio -R146-
- Behind luggage compartment left side trim.
- Connectors, refer to SATELLITE RADIO CONNECTORS AND CONNECTOR ASSIGNMENTS .
- Removing and installing, refer to SATELLITE RADIO .
- Activating, refer to SATELLITE RADIO, ACTIVATING .
- Left Rear Midrange Speaker -R105- /Right Rear Midrange Speaker -R106-
- In bottom of rear doors.
- Removing and installing, refer to REAR MIDRANGE SPEAKER .
- Left Rear Treble Speaker -R14- /Right Rear Treble Speaker -R16-
- In top of rear doors.
- Removing and installing, refer to REAR TREBLE SPEAKER .
- Left Front Mid/Low Range Loudspeaker -R101- /Right Front Mid/Low Range Loudspeaker -R102-
- In bottom of front doors.
- Removing and installing, refer to FRONT MID/LOW RANGE LOUDSPEAKER .
- Left Front Treble Speaker -R20- /Right Front Treble Speaker -R22-
- In the center of the A-pillar.
- Removing and installing, refer to FRONT TREBLE SPEAKER .
- Radio -R-
- In the top of the center console.
- Concert connections, refer to SDARS RADIO SYSTEM CONNECTORS AND CONNECTOR ASSIGNMENTS, CONCERT .
- Concert, removing and installing, refer to RADIO, CHORUS/CONCERT .
- Symphony connections, refer to SDARS RADIO SYSTEM CONNECTORS AND CONNECTOR ASSIGNMENTS, SYMPHONY .
- Radio generation II+ connections, refer to SDARS RADIO SYSTEM CONNECTORS AND CONNECTOR ASSIGNMENTS, CONCERT/SYMPHONY (RADIO GENERATION II+) FROM KW 22/06 .
- Symphony, removing and installing, refer to RADIO, SYMPHONY .
- Symphony II+ transport protection, activating/deactivating, refer to RADIO, SYMPHONY II+ IN TRANSPORT MODE, ACTIVATING/DEACTIVATING .
