Center console, overview
NOTE:

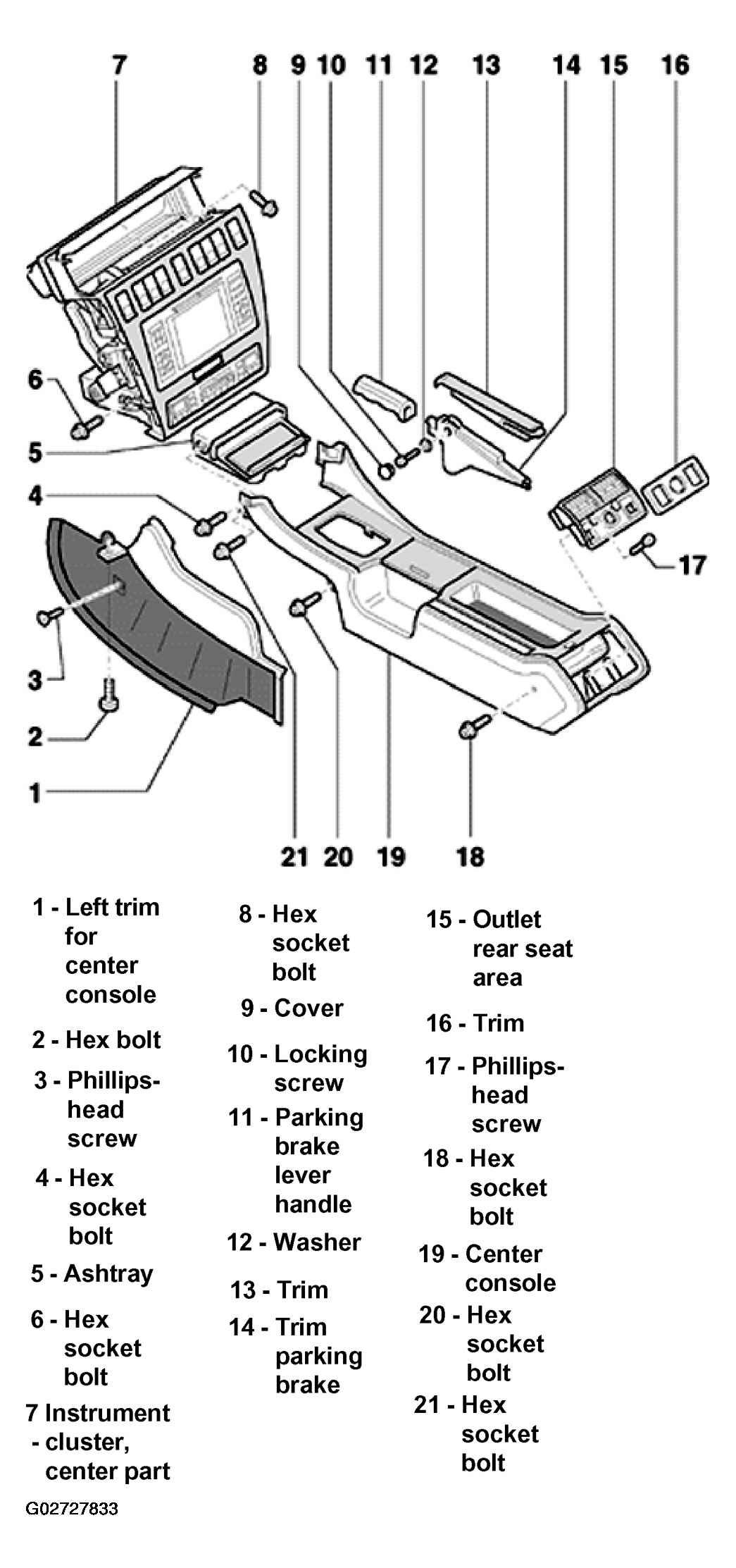

The following list refers to Fig 1.
- Left trim for center console
- Hex bolt
- 2.5 Nm (22 in.lb.)
- Phillips-head screw
- 2.5 Nm (22 in.lb.)
- Hex socket bolt
- 2.5 Nm (22 in.lb.)
- 2 parts
- Ashtray
- Hex socket bolt
- 2.5 Nm (22 in.lb.)
- 4 parts
- Instrument cluster, center part
- Removing and installing. See INSTRUMENT PANEL (CENTER), ASSEMBLY .
- Hex socket bolt
- 2.5 Nm (22 in.lb.)
- Cover
- Locking screw
- 1 Nm (8 in.lb.)
- Loosen to adjust parking brake cover
- Parking brake lever handle
Removing
- Pry out lock pin at underside.
- Remove parking brake lever from front
- Washer
- For lock pin
- Trim
- For parking brake
- After loosening, lock pin is adjustable both longitudinally and in cross direction.
See REMOVING .
- Turn locking screw (item -10-) approx. 2 revolutions to loosen
- Remove trim from front.
- Trim parking brake
- Insert retaining pin of trim in hole at parking brake lever.
- Outlet rear seat area
- Trim
- For outlet rear seat
- Unclip to remove
- Phillips-head screw
- 1.5 Nm (13 in.lb.)
- 2 parts
- Hex socket bolt
- 2.5 Nm (22 in.lb.)
- 2 parts
- Center console
- Removing and installing. See CENTER CONSOLE, REMOVING AND INSTALLING .
- Hex socket bolt
- 2.5 Nm (22 in.lb.)
- 2 parts
- Hex socket bolt
- 2.5 Nm (22 in.lb.)
- 2 parts
