Initiating coding
Indicated on display

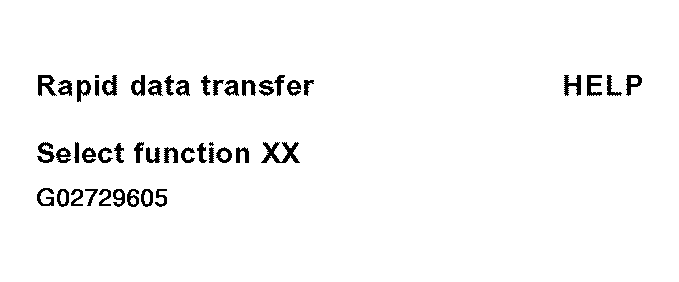

Fig 1: V.A.G 1551 Scan Tool Display - Initiating Control Module Coding, Automatic Vertical Headlight Aim Control (1 Of 6)
- Press buttons -0- and -7- to select "Code Control Module" function 07.
- Press -Q- button to confirm input.
Indicated on display:

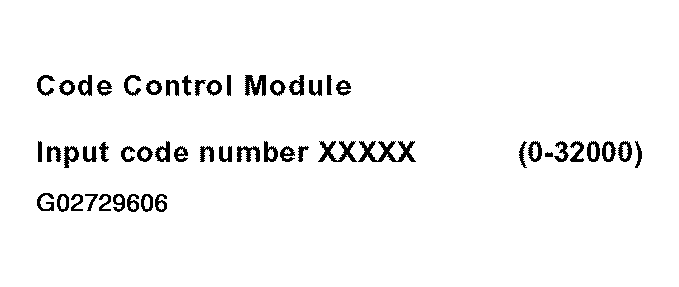

Fig 2: V.A.G 1551 Scan Tool Display - Initiating Control Module Coding, Automatic Vertical Headlight Aim Control (2 Of 6)
- Input code number using coding table. See Coding table
.
Example: 00001
Indicated on display (example only):

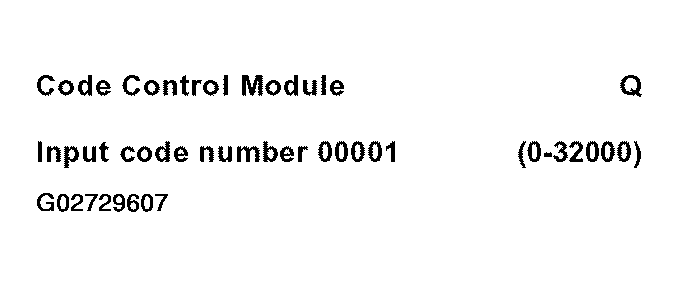

Fig 3: V.A.G 1551 Scan Tool Display - Initiating Control Module Coding, Automatic Vertical Headlight Aim Control (3 Of 6)
- Press -Q- button to confirm input.
Indicated on display (example only): after approx. 5 seconds:

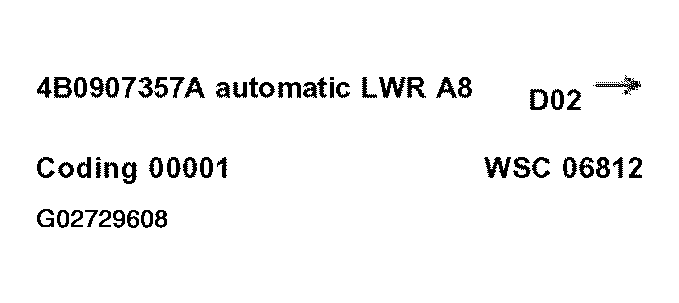

Fig 4: V.A.G 1551 Scan Tool Display - Initiating Control Module Coding, Automatic Vertical Headlight Aim Control (4 Of 6)
- End coding with the --> button.
Indicated on display

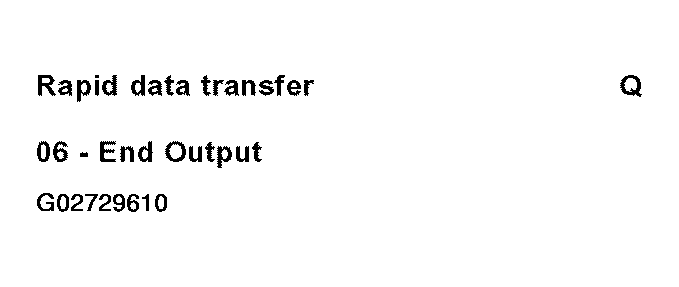

Fig 5: V.A.G 1551 Scan Tool Display - Initiating Control Module Coding, Automatic Vertical Headlight Aim Control (5 Of 6)
- Press buttons -0- and -6-. This selects "End Output", function 06.
Indicated on display:
Fig 6: V.A.G 1551 Scan Tool Display - Initiating Control Module Coding, Automatic Vertical Headlight Aim Control (6 Of 6)
- Press -Q- button to confirm input.
