Ignition System, Generic Scan Tool - 3.0L V6 AVK
>>
Ignition system
>>
Ignition system, checking
>>
Check Camshaft Position (CMP) sensor
>>
Checking signal wire
Checking signal wire
Connect multimeter for voltage measurement as follows:
CMP SENSOR CIRCUIT TEST: SIGNAL WIRE
Harness connector Terminal
Measure to
2
Engine Ground (GND)

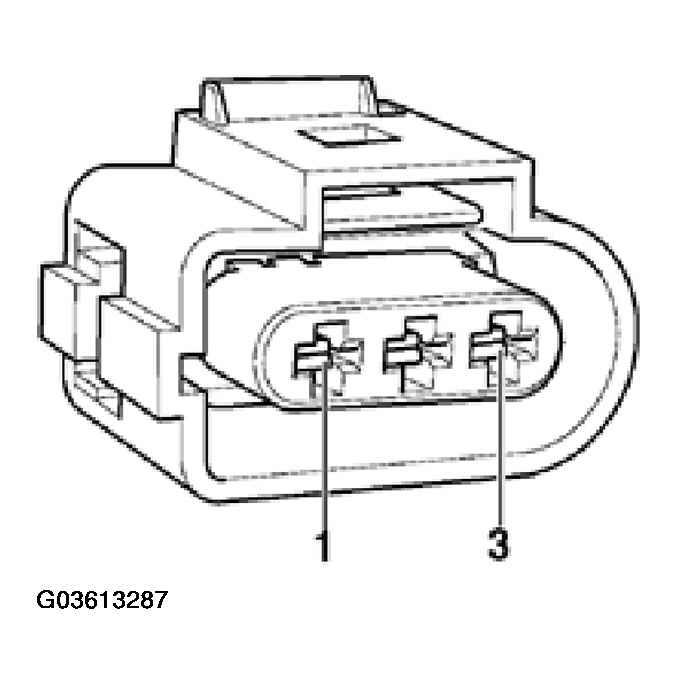

Fig 1: Identifying CMP Sensor Harness Connector Terminals
Courtesy of AUDI OF AMERICA, INC.
Switch ignition on.
Specified value: approx. battery voltage
Switch ignition off.
