Wireless Charger Connector for Inputs and Outputs

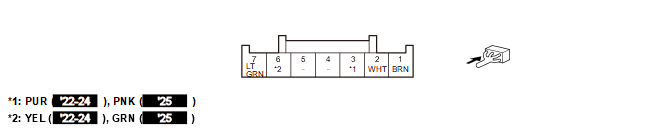

Wireless Charger 7P Connector (female terminals)
Courtesy of HONDA, U.S.A., INC.
|
| Terminal number |
Terminal name |
Description |
| 1 |
GND |
Ground for wireless charger |
| 2 |
YB-CAN A_L |
Communication line |
| 3 |
YB-CAN A_H |
Communication line |
| 4 |
Not used |
--- |
| 5 |
Not used |
--- |
| 6 |
ACC |
ACC power source |
| 7 |
+B_BACK_UP |
Power source for wireless charger |
