Front Seat Heater Control Unit Connector for Inputs and Outputs

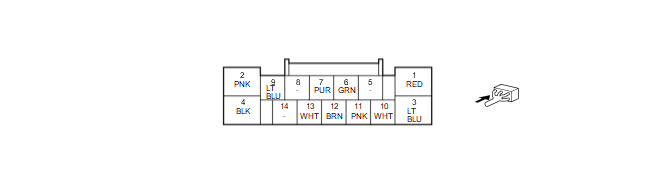

Front Seat Heater Control Unit 14P Connector (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | FR_DR_SEAT_HEATER | Drives FR_DR_SEAT_HEATER signal |
| 2 | +B_FR_H/SEAT | Power source for front seat heater control unit |
| 3 | AS_HEATER | Drives AS_HEATER signal |
| 4 | PGND | Ground for front seat heater control unit |
| 5 | Not used | --- |
| 6 | AS_TH- | Ground for front passenger's seat heater thermistor |
| 7 | FR_DR_H/SEAT_TH- | Ground for driver's seat heater thermistor |
| 8 | Not used | --- |
| 9 | IG1_OPTION(I/STOP) | IG1 power source |
| 10 | BB-CAN_L | Communication line |
| 11 | BB-CAN_H | Communication line |
| 12 | AS_TH+ | Detects AS_TH+ signal |
| 13 | FR_DR_H/SEAT_TH+ | Detects FR_DR_H/SEAT_TH+ signal |
| 14 | Not used | --- |
