HomeLink Unit Connector for Inputs and Outputs

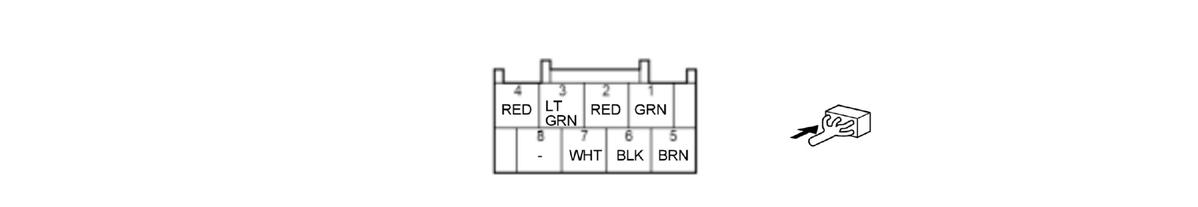

HomeLink Unit 8P Connector (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 * | DR_MIRR_DIMMING | Outputs DR_MIRR_DIMMING signal |
| 2 * | DR_MIRR_DIMMING_GND | Ground for power mirrors |
| 3 | ILL_ROOF+ | Detects ILL_ROOF+ signal |
| 4 | +B_BACK_UP | Power source for HomeLink unit |
| 5 | IG2_OPTION | IG2 power source |
| 6 | GND | Ground for rear view mirror |
| 7 | BACK_LT | Detects BACK_LT signal |
| 8 | Not used | --- |
*: With automatic dimming outside mirror
