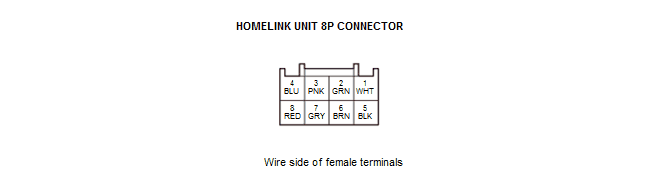

HomeLink Unit Connector For Inputs And Outputs
| Terminal number | Terminal name | Description | Signal |
|---|---|---|---|
| 1 | +B BACK UP | Power source for homelink control unit | About battery voltage at all times |
| 2 | HOMELINK IND- | HOMELINK IND- signal | - - - |
| 3 | HOMELINK SW1 | HOMELINK SW1 signal | - - - |
| 4 | HOMELINK +B | Output for homelink switch | About battery voltage at all times |
| 5 | GND | Ground for homelink control unit | Less than 0.2 V at all times |
| 6 | HOMELINK IND+ | HOMELINK IND+ signal | - - - |
| 7 | HOMELINK SW2 | HOMELINK SW2 signal | - - - |
| 8 | HOMELINK SW3 | HOMELINK SW3 signal | - - - |
