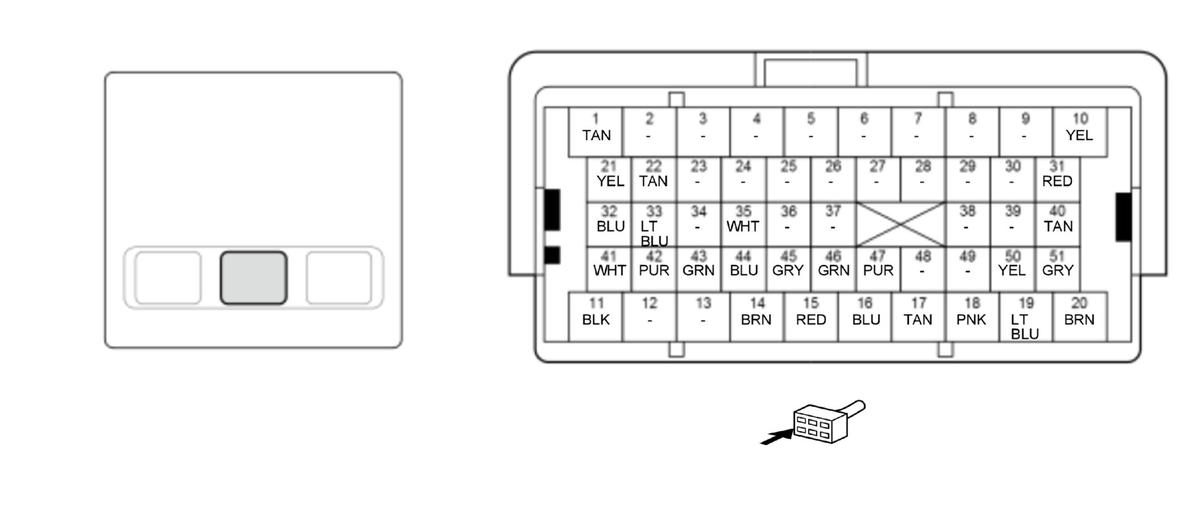

| 1 |
IG1(VBSOL) (POWER SOURCE FOR SOLENOID VALVES) |
Power source for solenoid valves |
| 2 |
Not used |
|
| 3 |
Not used |
|
| 4 |
Not used |
|
| 5 |
Not used |
|
| 6 |
Not used |
|
| 7 |
Not used |
|
| 8 |
Not used |
|
| 9 |
Not used |
|
| 10 |
IGP (POWER SOURCE) |
Power source for PCM |
| 11 |
GND1 PG (POWER GROUND) |
Ground for PCM |
| 12 |
Not used |
|
| 13 |
Not used |
|
| 14 |
INJ Ti 1 (No. 1 INJECTOR CONTROL DRIVE SIGNAL) |
No. 1 injector drive signal |
| 15 |
INJ Ti 2 (No. 2 INJECTOR CONTROL DRIVE SIGNAL) |
No. 2 injector drive signal |
| 16 |
INJ Ti 3 (No. 3 INJECTOR CONTROL DRIVE SIGNAL) |
No. 3 injector drive signal |
| 17 |
INJ Ti 4 (No. 4 INJECTOR CONTROL DRIVE SIGNAL) |
No. 4 injector drive signal |
| 18 |
INJ Ti 5 (No. 5 INJECTOR CONTROL DRIVE SIGNAL) |
No. 5 injector drive signal |
| 19 |
INJ Ti 6 (No. 6 INJECTOR CONTROL DRIVE SIGNAL) |
No. 6 injector drive signal |
| 20 |
GND2 LG (LOGIC GROUND) |
Ground for PCM |
| 21 |
IGN PULSE5 (No. 5 IGNITION COIL PULSE) |
Drives No. 5 ignition coil |
| 22 |
IGN PULSE6 (No. 6 IGNITION COIL PULSE) |
Drives No. 6 ignition coil |
| 23 |
Not used |
|
| 24 |
Not used |
|
| 25 |
Not used |
|
| 26 |
Not used |
|
| 27 |
Not used |
|
| 28 |
Not used |
|
| 29 |
Not used |
|
| 30 |
Not used |
|
| 31 |
THL1 (THROTTLE POSITION (TP) SENSOR A) |
Detects TP sensor A signal |
| 32 |
IGN PULSE3 (No. 3 IGNITION COIL PULSE) |
Drives No. 3 ignition coil |
| 33 |
IGN PULSE4 (No. 4 IGNITION COIL PULSE) |
Drives No. 4 ignition coil |
| 34 |
Not used |
|
| 35 |
PF (FUEL RAIL PRESSURE SENSOR) |
Detects fuel rail pressure sensor signal |
| 36 |
Not used |
|
| 37 |
Not used |
|
| 38 |
Not used |
|
| 39 |
Not used |
|
| 40 |
THL2 (THROTTLE POSITION (TP) SENSOR B) |
Detects TP sensor B signal |
| 41 |
IGN PULSE1 (No. 1 IGNITION COIL PULSE) |
Drives No. 1 ignition coil |
| 42 |
IGN PULSE2 (No. 2 IGNITION COIL PULSE) |
Drives No. 2 ignition coil |
| 43 |
VCC2 (SENSOR VOLTAGE) |
Provides sensor reference voltage |
| 44 |
VCC5 (SENSOR VOLTAGE) |
Provides sensor reference voltage |
| 45 |
SG2 (SENSOR GROUND) |
Sensor ground |
| 46 |
SG5 (SENSOR GROUND) |
Sensor ground |
| 47 |
OP SENSOR (ENGINE OIL PRESSURE) |
Detects rocker arm oil pressure sensor signal |
| 48 |
Not used |
|
| 49 |
Not used |
|
| 50 |
LIN (LOCAL INTERCONNECT NETWORK) |
Sends and receives communication signal |
| 51 |
TDC (CAMSHAFT POSITION (CMP) SENSOR) |
Detects CMP sensor signal |
