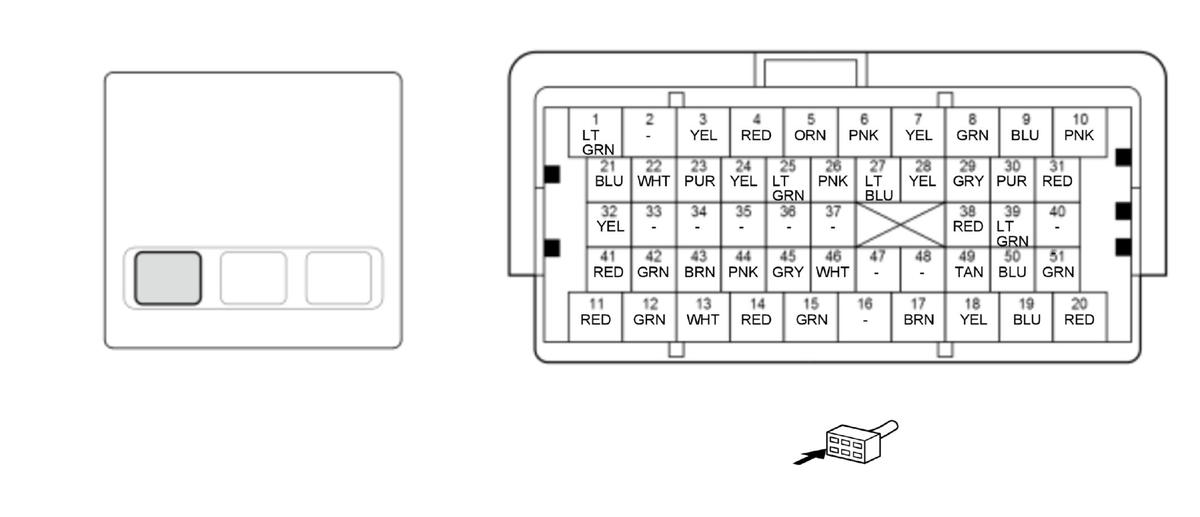

| 1 |
IG1 MISS SOL (POWER SOURCE FOR SOLENOID VALVES) |
Power source for solenoid valves |
| 2 |
Not used |
|
| 3 |
ST CUT RLY1 CL- (STARTER CUT RELAY 1) |
Drives starter cut relay 1 |
| 4 |
ST CUT RLY2 CL- (STARTER CUT RELAY 2) |
Drives starter cut relay 2 |
| 5 |
FAN CONTROL (RFC UNIT CONTROL) |
Drives RFC unit |
| 6 |
FAN LO SIGNAL (RFC UNIT RELAY CONTROL) |
Drives RFC unit relay |
| 7 |
FI MAIN RLY CL- (PGM-FI MAIN RELAY 1) |
Drives PGM-FI main relay 1 and ignition coil relay |
| 8 |
FUEL PUMP RLY CL- (PGM-FI MAIN RELAY 2) |
Drives PGM-FI main relay 2 |
| 9 |
F-CAN A_H (F-CAN COMMUNICATION A SIGNAL HIGH) |
Sends and receives communication signal |
| 10 |
F-CAN A_L (F-CAN COMMUNICATION A SIGNAL LOW) |
Sends and receives communication signal |
| 11 |
F-CAN D_H (F-CAN COMMUNICATION D SIGNAL HIGH) |
Sends and receives communication signal |
| 12 |
F-CAN D_L (F-CAN COMMUNICATION D SIGNAL LOW) |
Sends and receives communication signal |
| 13 |
DBW RLY CL- (ELECTRONIC THROTTLE CONTROL SYSTEM (ETCS) CONTROL RELAY) |
Drives electronic throttle control system (ETCS) control relay |
| 14 |
FI SUB RLY CL- (PGM-FI SUBRELAY) |
Drives PGM-FI subrelay |
| 15 |
VSV (EVAPORATIVE EMISSION (EVAP) CANISTER VENT SHUT VALVE) |
Drives EVAP canister vent shut valve |
| 16 |
Not used |
|
| 17 |
INJ RLY CL- (INJECTOR RELAY) |
Drives injector relay |
| 18 |
IG1 FUEL PUMP (IGNITION SIGNAL) |
Detects ignition signal |
| 19 |
VCC6 (SENSOR VOLTAGE) |
Provides sensor reference voltage |
| 20 |
SG6 (SENSOR GROUND) |
Sensor ground |
| 21 |
VGM (MASS AIR FLOW (MAF) SENSOR -SIDE) |
Ground for MAF sensor |
| 22 |
ELD (ELECTRICAL LOAD DETECTOR (ELD)) |
Detects ELD signal |
| 23 |
A/C MG CLUTCH RLY CL- (A/C COMPRESSOR CLUTCH RELAY) |
Drives A/C compressor clutch relay |
| 24 |
BKSWNC (BRAKE PEDAL POSITION SWITCH) |
Detects brake pedal position switch signal |
| 25 |
STOP SW (BRAKE PEDAL POSITION SWITCH) |
Detects brake pedal position switch signal |
| 26 |
START DIAG (STARTER SIGNAL LOAD) |
Detects starter cut relay |
| 27 |
STS (STARTER SWITCH SIGNAL) |
Detects starter switch signal |
| 28 |
FPCD (FUEL PUMP CONTROL MODULE DIAGNOSIS) |
Detects fuel pump control module diagnosis |
| 29 |
FPC (FUEL PUMP CONTROL) |
Sends fuel pump control module control signal |
| 30 |
PTANK (FUEL TANK PRESSURE (FTP) SENSOR) |
Detects FTP sensor signal |
| 31 |
TW2 SENSOR (ENGINE COOLANT TEMPERATURE (ECT) SENSOR 2) |
Detects ECT sensor 2 signal |
| 32 |
FGP (MASS AIR FLOW (MAF) SENSOR +SIDE) |
Detects MAF sensor signal |
| 33 |
Not used |
|
| 34 |
Not used |
|
| 35 |
Not used |
|
| 36 |
Not used |
|
| 37 |
Not used |
|
| 38 |
S-NET (SERIAL COMMUNICATION FOR IMMOBILIZER) |
Sends and receives communication signal |
| 39 |
SCS (SERVICE CHECK SIGNAL) |
Detects service check signal |
| 40 |
Not used |
|
| 41 |
VCC3 (SENSOR VOLTAGE) |
Provides sensor reference voltage |
| 42 |
VCC4 (SENSOR VOLTAGE) |
Provides sensor reference voltage |
| 43 |
SG3 (SENSOR GROUND) |
Sensor ground |
| 44 |
SG4 (SENSOR GROUND) |
Sensor ground |
| 45 |
APS1 (ACCELERATOR PEDAL POSITION (APP) SENSOR A) |
Detects APP sensor A signal |
| 46 |
APS2 (ACCELERATOR PEDAL POSITION (APP) SENSOR B) |
Detects APP sensor B signal |
| 47 |
Not used |
|
| 48 |
Not used |
|
| 49 |
VSP (VEHICLE SPEED SIGNAL OUTPUT) |
Sends vehicle speed signal |
| 50 |
CRK OUT (CRANKSHAFT POSITION (CKP) OUTPUT SIGNAL) |
Sends CKP signal to engine mount control unit |
| 51 |
TDC OUT (CAMSHAFT POSITION (CMP) OUTPUT SIGNAL) |
Sends CMP signal to engine mount control unit |
