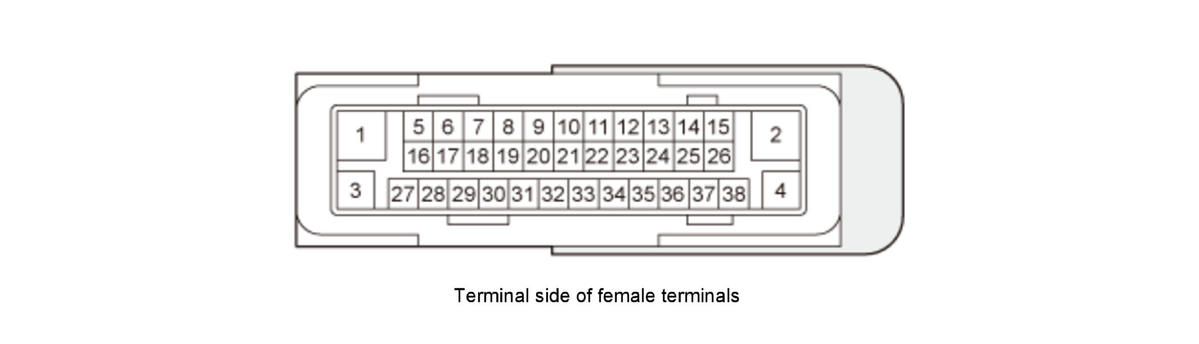

| 1 |
BLK |
GND |
Ground for the pump motor |
Continuity to ground |
| 2 |
WHT |
+B ABS/VSA MTR |
Power source for the motor relay |
Battery voltage (about 12 V) at all times |
| 3 |
BLK |
GND |
Ground for the VSA modulator-control unit |
Continuity to ground |
| 4 |
LT BLU |
+B ABS/VSA FSR |
Power source for the fail-safe relay |
Battery voltage (about 12 V) at all times |
| 5 |
Not used |
Not used |
--- |
--- |
| 6 |
Not used |
Not used |
| 7 |
Not used |
Not used |
| 8 |
Not used |
Not used |
| 9 |
BLU |
FR L ABS SNSR- |
Detects left-front wheel speed sensor signal |
| 10 |
Not used |
Not used |
--- |
| 11 |
LT BLU |
K LINE |
Communication with HDS |
Pulse voltage (digital signal) |
| 12 |
Not used |
Not used |
--- |
--- |
| 13 |
PNK |
FR R ABS SNSR- |
Detects right-front wheel speed sensor signal |
| 14 |
GRY |
BRK LAMP |
Drives the brake light relay |
With vehicle in ON mode: battery voltage (about 12 V) |
| 15 |
Not used |
Not used |
--- |
--- |
| 16 |
Not used |
Not used |
| 17 |
Not used |
Not used |
| 18 |
GRN |
BRK DIAG |
Detects brake light relay |
With ACC brake operated or brake pedal pressed: battery voltage |
| 19 |
Not used |
Not used |
--- |
--- |
| 20 |
PNK |
F-CAN C_L |
F-CAN communication circuit |
| 21 |
RED |
FR L ABS SNSR+ |
Detects left-front wheel speed sensor signal |
| 22 |
LT GRN |
RR L ABS SNSR- |
Detects left-rear wheel speed sensor signal |
| 23 |
BLU |
RR R ABS SNSR+ |
Detects right-rear wheel speed sensor signal |
| 24 |
GRN |
FR R ABS SNSR+ |
Detects right-front wheel speed sensor signal |
| 25 |
Not used |
Not used |
--- |
| 26 |
GRY |
F-CAN B_L |
F-CAN communication circuit |
| 27 |
BRN |
VAC1 |
Detects brake booster pressure sensor signal |
| 28 |
Not used |
Not used |
--- |
| 29 |
Not used |
Not used |
| 30 |
LT GRN |
SVCC1 |
Power source for brake booster pressure sensor |
| 31 |
PUR |
F-CAN C_H |
F-CAN communication circuit |
| 32 |
Not used |
Not used |
--- |
| 33 |
BLU |
RR L ABS SNSR+ |
Detects left-rear wheel speed sensor signal |
| 34 |
GRY |
SGND1 |
Ground for brake booster pressure sensor |
| 35 |
GRN |
RR R ABS SNSR- |
Detects right-rear wheel speed sensor signal |
| 36 |
PNK |
IG1 VSA/ABS |
Power source for activating the system |
With vehicle in ON mode: battery voltage (about 12 V) |
| 37 |
Not used |
Not used |
--- |
--- |
| 38 |
LT BLU |
F-CAN B_H |
F-CAN communication circuit |
