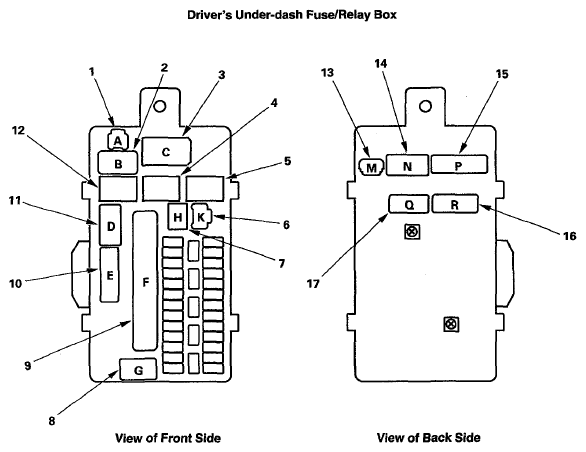

| 1 |
A |
- |
Not Used |
|
| 2 |
B |
2 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
| 3 |
C |
5 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
| 4 |
Front Accessory Power Socket Relay |
4 |
|
|
| 5 |
Starter Cut Relay 1 |
4 |
|
|
| 6 |
K (MICU Service Check Connector) |
3 |
Not Used |
|
| 7 |
H (Option Connector) |
12 |
Not Used |
|
| 8 |
G |
13 |
Left Engine Compartment Wire Harness (see
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASHBOARD BRANCH)
) |
|
| 9 |
F |
33 |
Left Engine Compartment Wire Harness (see
LEFT ENGINE COMPARTMENT WIRE HARNESS (DASHBOARD BRANCH)
) |
|
| 10 |
E |
20 |
Left Side Wire Harness (see
LEFT SIDE WIRE HARNESS
) |
|
| 11 |
D |
16 |
Left Side Wire Harness (see
LEFT SIDE WIRE HARNESS
) |
|
| 12 |
Fuel Pump Relay |
4 |
|
|
| 13 |
M |
4 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
| 14 |
N |
16 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
| 15 |
P |
20 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
| 16 |
R (Driver's MICU) |
24 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
| 17 |
Q (Driver's MICU) |
20 |
Dashboard Wire Harness (see
DASHBOARD WIRE HARNESS (VIEW OF DRIVER'S SIDE)
) |
|
