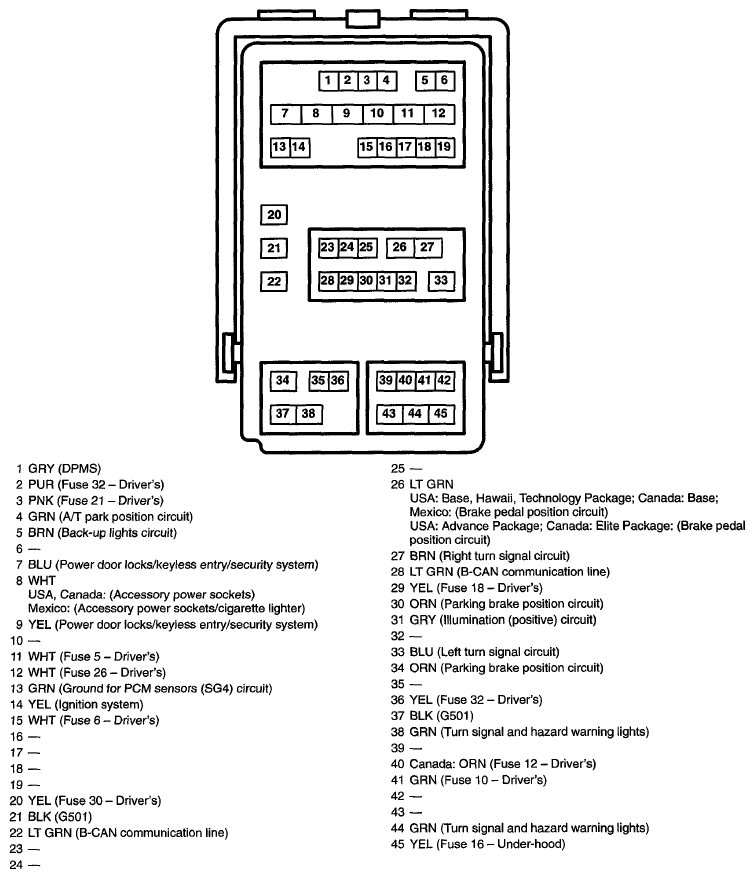

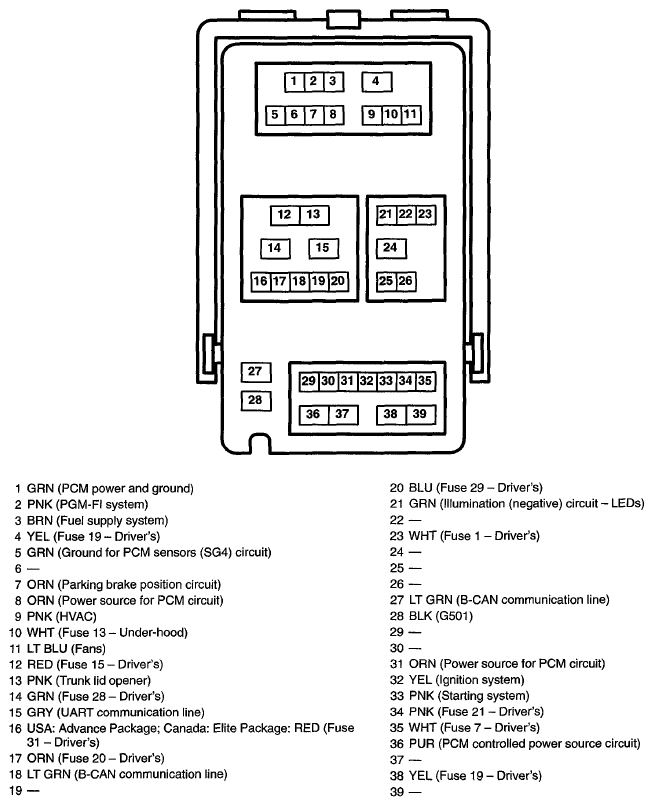

Driver's Under-Dash Fuse/Relay Box Connector A Connector End View (View 437)
- Behind left kick panel
Connector A
- LT GRN
- On dashboard wire harness (left branch)
Connector B
- LT GRN
- On engine compartment wire harness (dash branch)
Connector C
- LT GRN
- On engine compartment wire harness (dash branch)
Connector D
- LT GRN
- On engine compartment wire harness (dash branch)
Connector E
- LT GRN
- On left side wire harness (front branch)
Connector F
- LT GRN
- On left side wire harness (front branch)
Connector G
- LT GRN
- On left side wire harness (front branch)
Connector H
- LT GRN
- On left side wire harness (front branch)
Connector J
- LT GRN
- On left side wire harness (front branch)
Connector K
- LT GRN
- On driver's door sub-harness
Connector N
- WHT
- On dashboard wire harness (left branch)
Connector P (MICU)
- GRN
- On dashboard wire harness (left branch)
Connector Q (MICU)
- GRN
- On left side wire harness (front branch)
Connector R (Not used)
Connector S
- YEL
- On dashboard wire harness (left branch)
* = Wire colors may be substituted for SRS circuits
Connector T
- LT GRN
- On dashboard wire harness (left branch)
Connector W
- GRN
- On left side wire harness (front branch)
Connector X
- LT GRN/WHT
- On dashboard wire harness (left branch)
