Driver's Power Seat Switch Test

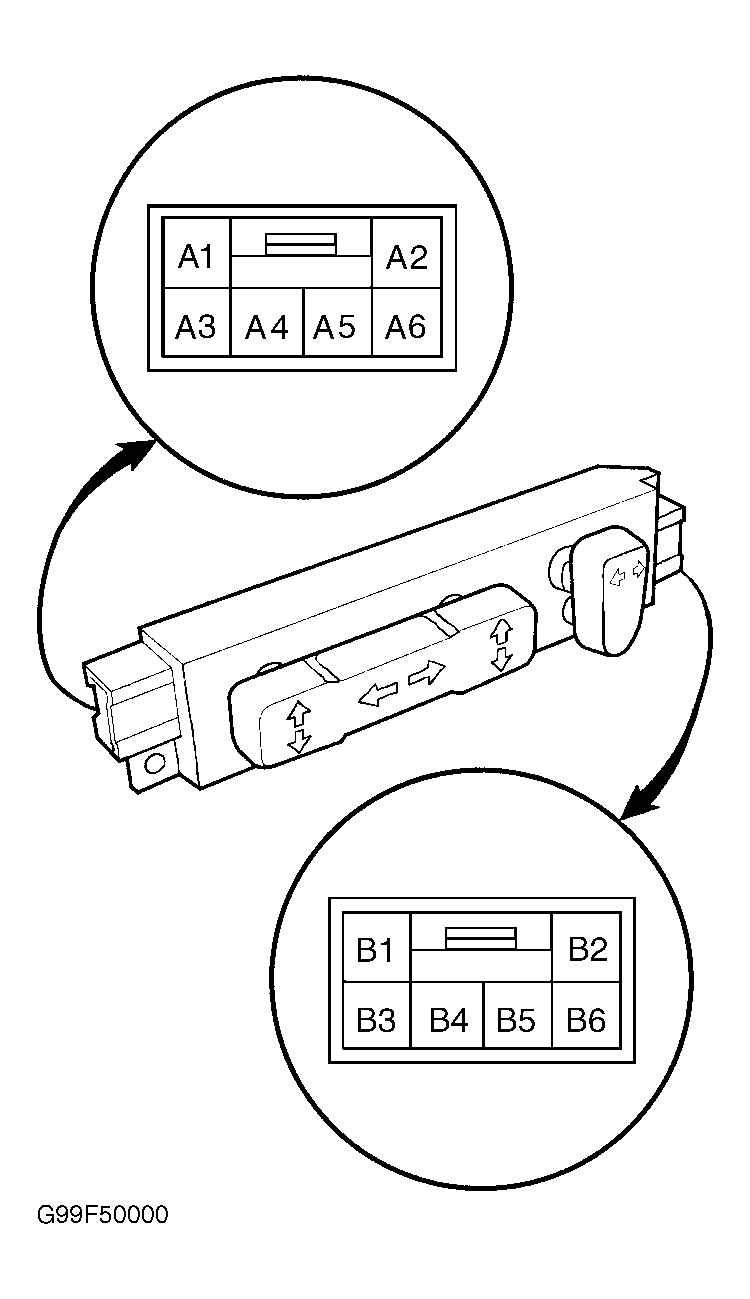

Remove seat adjustment switch knob and recline cover from driver's seat. Remove power seat switch. Disconnect 6-pin connector from power seat adjustment switch. See Fig 1 . Reinstall adjustment switch knob to switch. Check for continuity between terminals in each switch position. See DRIVER'S POWER SEAT SWITCH TEST table. If continuity is not as specified, replace switch.
DRIVER'S POWER SEAT SWITCH TEST
| Position | Continuity Between Terminals | |
|---|---|---|
| Slide Switch | ||
| Forward | A1 & B5; A5 & B6 | |
| Backward | A1 & B6; A5 & B5 | |
| Recline Switch | ||
| Forward | B1 & B4; B2 & B3 | |
| Backward | B1 & B3; B2 & B4 | |
| Front Up-Down Switch | ||
| Up | A3 & B6; A4 & B5 | |
| Down | A3 & B5; A4 & B6 | |
| Rear Up-Down Switch | ||
| Up | A2 & B2; A6 & B1 | |
| Down | A2 & B1; A6 & B2 | |
