Wiper/Washer Switch

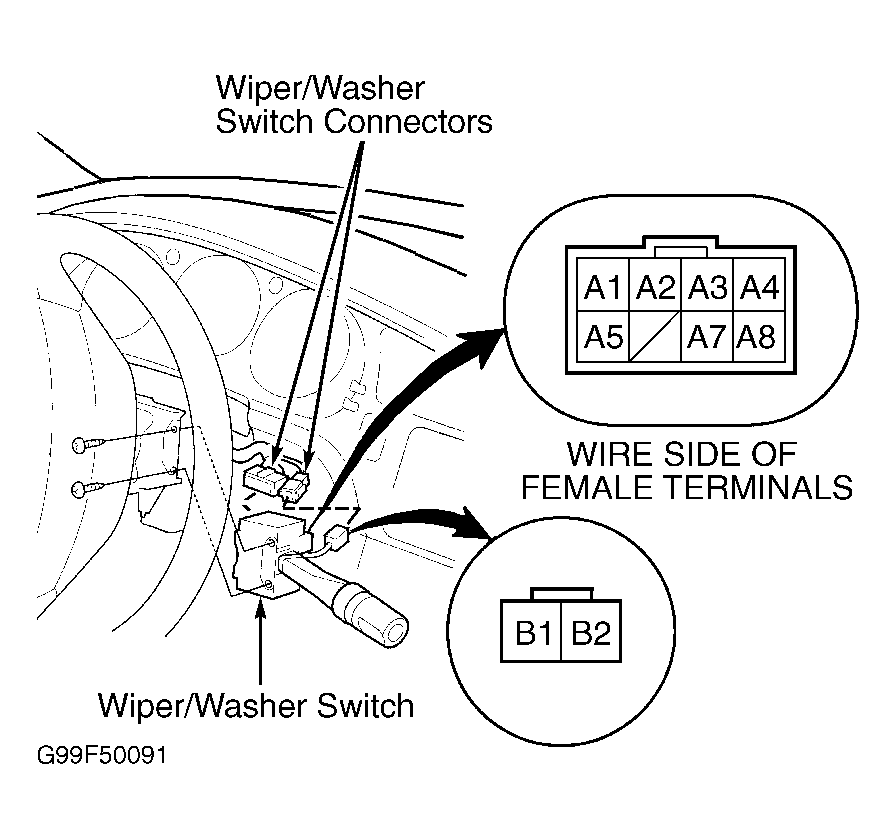

Turn ignition switch to OFF position. Remove wiper/washer switch. See WIPER/WASHER SWITCH under REMOVAL & INSTALLATION. Using DVOM, check for continuity between wiper/washer connector terminals with switch in specified positions. See Fig 1 . See WIPER/WASHER SWITCH CONTINUITY . Replace wiper/washer switch if it does not test as specified.
WIPER/WASHER SWITCH CONTINUITY
| Switch Position | Continuity Between Terminals | ||
|---|---|---|---|
| OFF | A3 & A5 | ||
| INT | A2 & A7; A3 & A5 | ||
| LO | A3 & A8 | ||
| HI | A4 & A8 | ||
| Mist ON | A4 & A8 | ||
| Washer ON | A1 & A7 | ||
| Intermittent ON | (1) B1 & B2 | ||
|
|||
