Power Seat Switch Test
Remove appropriate seat. See FRONT SEATS under REMOVAL & INSTALLATION. Remove power seat switch. Using an ohmmeter, verify continuity is as specified in appropriate POWER SEAT SWITCH CONTINUITY table. See Fig 1 or Fig 2 . If continuity is not as specified, replace faulty switch.

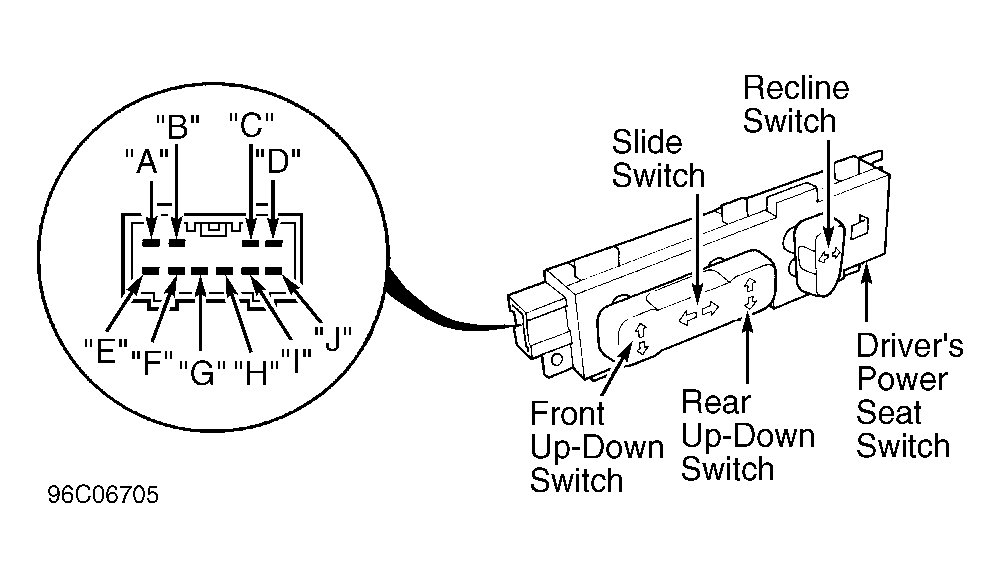

DRIVER'S POWER SEAT SWITCH CONTINUITY
| Switch Position | Terminals Slide Switch | |
|---|---|---|
| Forward | C & G | |
| Neutral | No Continuity | |
| Backward | C & F | |
| Recline Switch | ||
| Forward | C & F | |
| Neutral | No Continuity | |
| Backward | B & J | |
| Front Up/Down | ||
| Up | C & H | |
| Neutral | No Continuity | |
| Down | C & E | |
| Rear Up/Down | ||
| Up | I & J | |
| Neutral | No Continuity | |
| Down | A & J | |

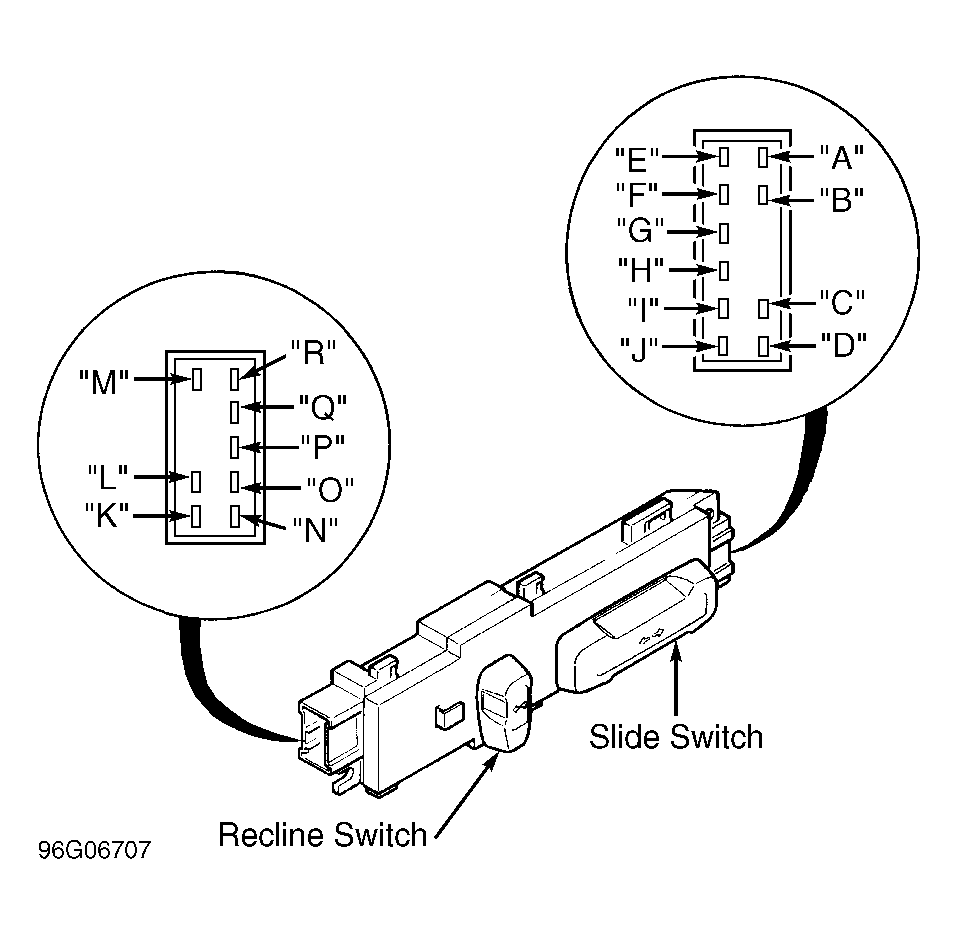

PASSENGER'S POWER SEAT SWITCH CONTINUITY
| Switch Position | Terminals Slide Switch | |
|---|---|---|
| Forward | B & I; C & F | |
| Neutral | B, C & F | |
| Backward | C & I; B & F | |
| Recline Switch | ||
| Forward | D & J; E & L | |
| Neutral | D, E & L | |
| Backward | D & E; J & L | |
