Control Units
CONTROL UNITS LOCATION
| Component | Location | |
|---|---|---|

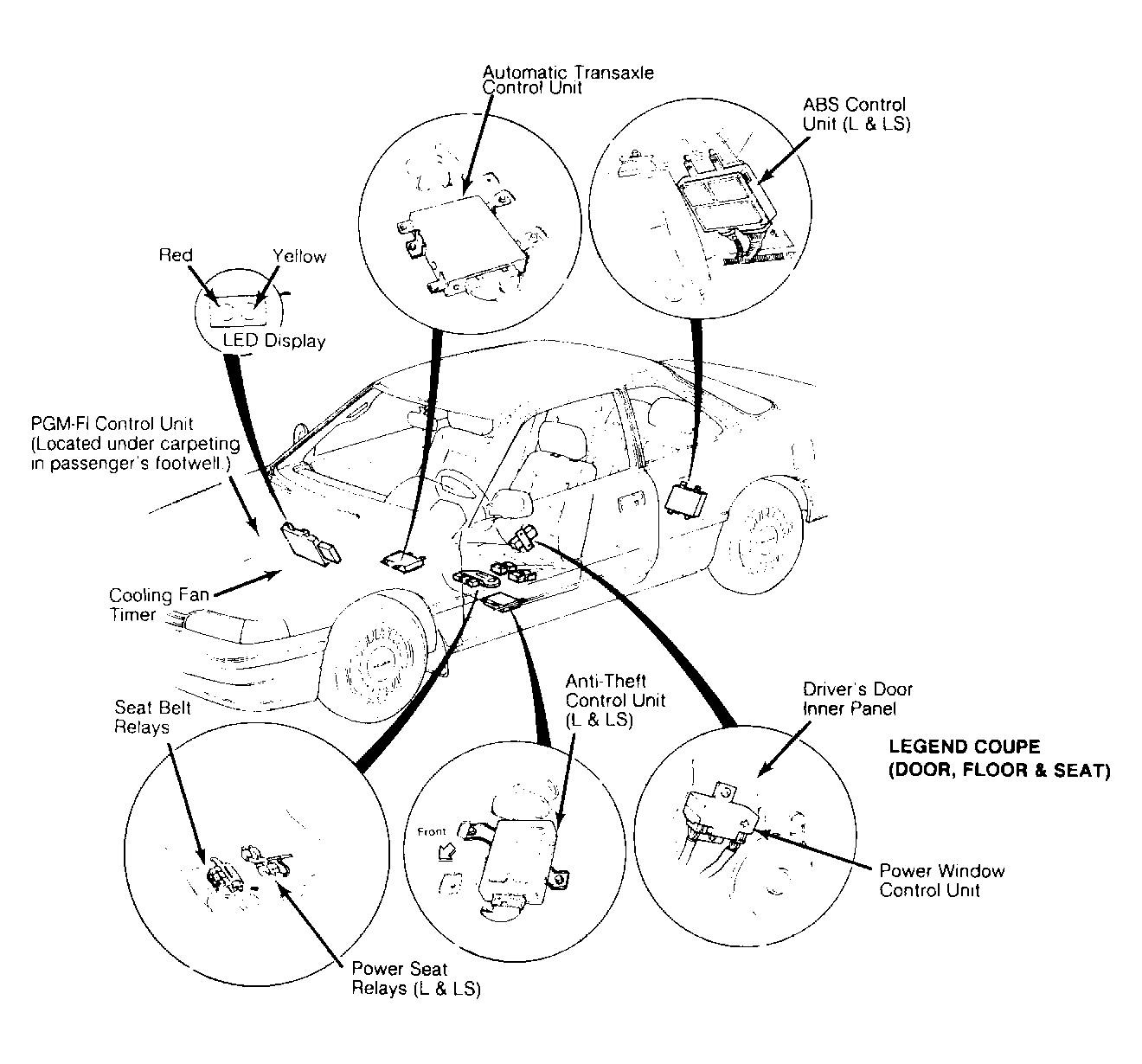

| ABS Control Unit (L & LS) | Behind left side of rear seat. See Figure . | |
| Anti-Theft Control Unit | On floor, under driver's seat. See Figure . | |
| Automatic Transaxle Control Unit | ||
| Coupe | On floor, under passenger's seat. See Figure . | |
| Sedan | On floor under driver's seat. See Figure . | |

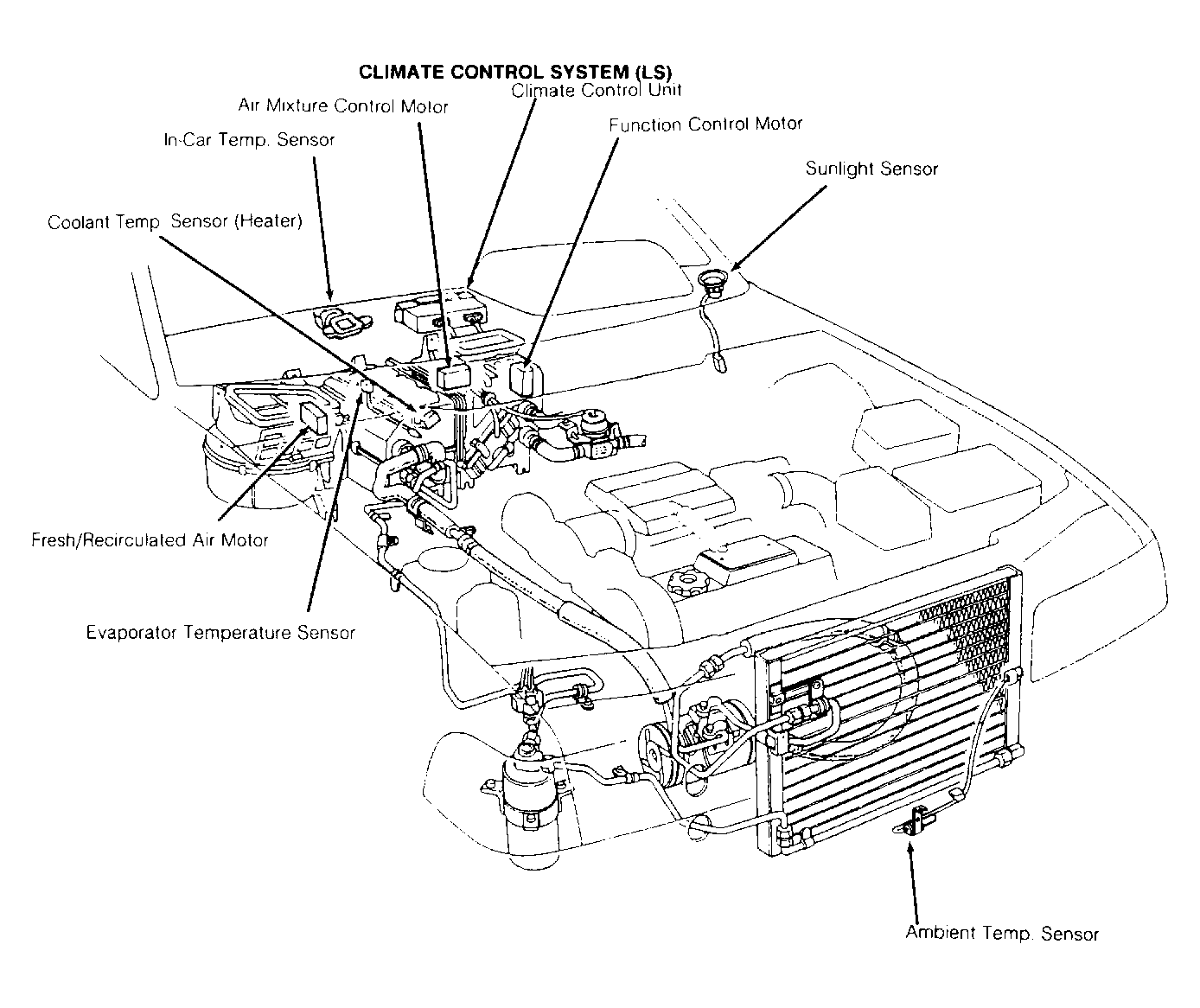

| Climate Control Unit (LS) (Viewed From Left) | In center of dash control panel. See Figure . | |
| Climate Control Unit (LS) (Viewed From Right) | In center of dash control panel. See Figure . | |

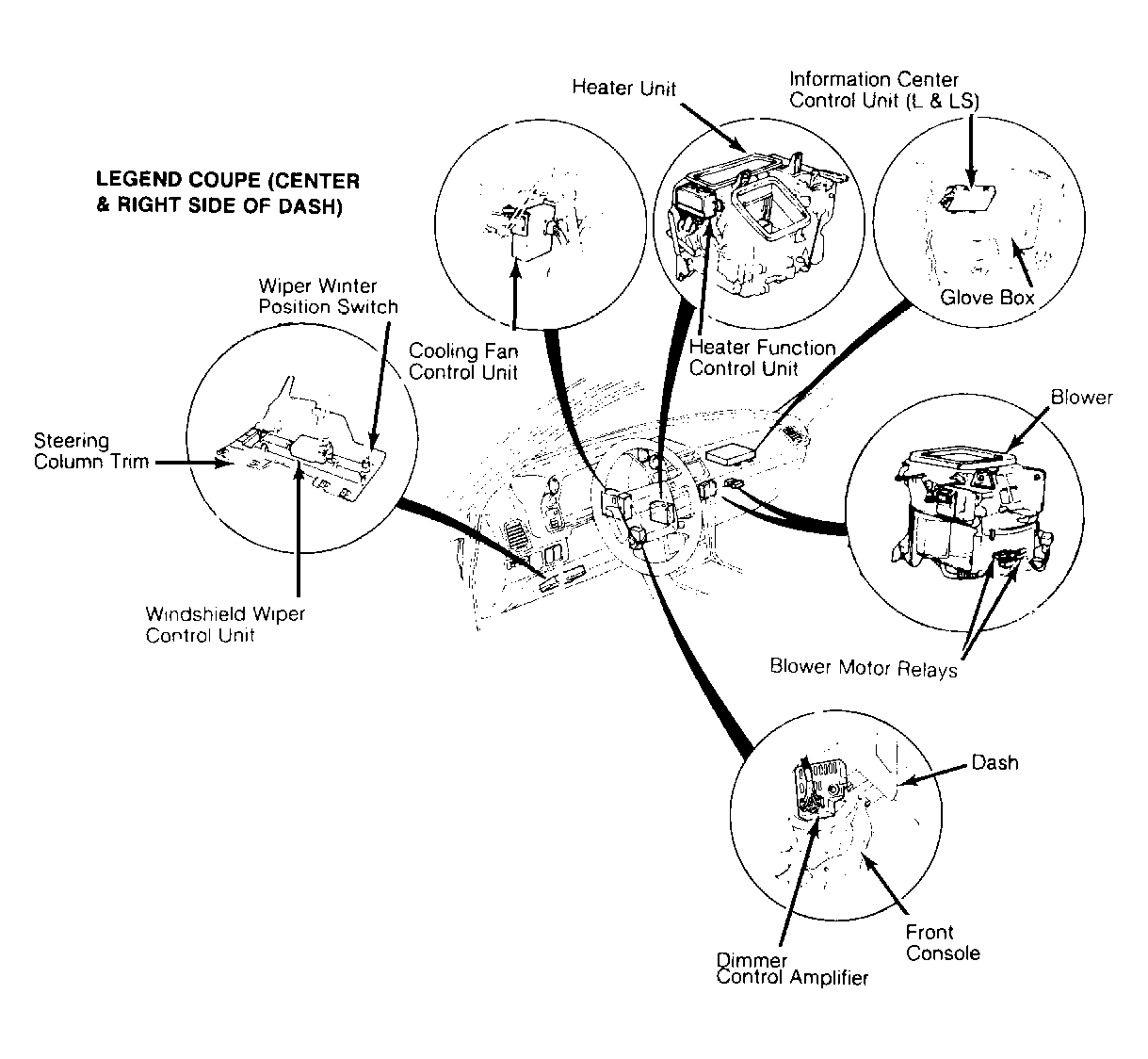

| Cooling Fan Control Unit (Coupe) | Under left side of dash, on left side of evaporator housing. See Figure . | |
| Cooling Fan Control Unit (Sedan) | Under left side of dash, on left side of evaporator housing. See Figure . | |
| Cruise Control Unit | Under left side of dash, on driver's kick panel. See Figure . | |
| Heater Function Control Unit | Under right side of dash, on left side of heating unit. See Figure . | |
| Ignition Control Module | On left fender panel, behind fuse/relay block. See Figure . | |
| Information Center Control Unit (L & LS) | Under right side of dash, behind glove box upper cover. See Figure . | |
| Integrated Control Unit | Under left side of dash, above relay block. See Figure . | |
| PGM-FI Control Unit | ||
| Coupe | Under carpeting and cover, in passenger's footwell. See Figure . | |
| Sedan | Under passenger's seat. See Figure . | |
| Power Door Lock Control Unit | Under left side of dash, above relay block. See Figure . | |
| Power Window Control Unit | On lower front corner of driver's door. See Figure . | |
| Radiator Fan Control Unit | Under center of dash, behind center support. | |
| Supplemental Restraint System (SRS) Control Unit (LS) | Under center of dash, on center console. | |
| Windshield Wiper Control Unit | Under steering column, attached to lower trim panel. See Figure . | |
