Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| Axle Shaft Nut (Protege) |
173-235 (235-319) |
| Camshaft Sprocket Bolt |
37-44 (50-60) |
| Compressor Bracket-To-Engine Bolts |
28-38 (38-51) |
| Connecting Rod Cap Nuts |
35-37 (48-50) |
| Crankshaft Pulley Bolts |
9-13 (12-18) |
| Crankshaft Sprocket Lock Bolt |
116-123 (157-167) |
| Crossmember-To-Frame Bolts |
46-66 (63-89) |

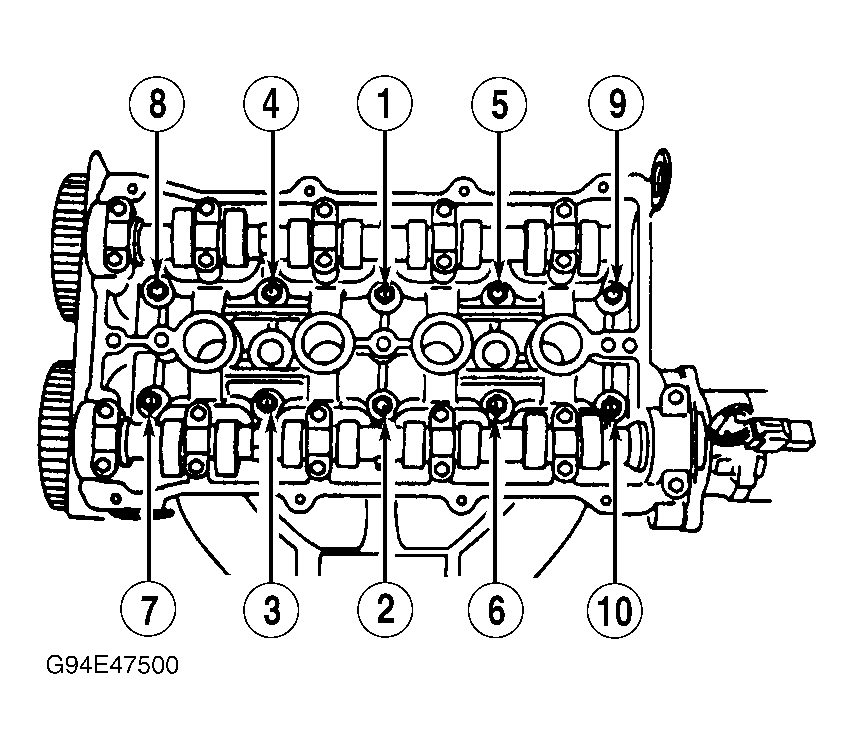

| Cylinder Head Bolts |
56-60 (76-81) |
| Drive Shaft Bolts (Miata) |
37-43 (50-58) |
| Engine Mount-To-Engine Bolts |
28-38 (38-51) |
| Engine Mount-To-Frame Nuts |
| Miata |
42-57 (57-77) |
| Protege |
49-69 (67-93) |
| Exhaust Flange-To-WU/TWC Nuts |
28-38 (38-51) |
| Exhaust Manifold Nuts/Bolts |
| Miata |
29-34 (39-46) |
| Protege |
14-21 (19-28) |
| Flywheel Bolts |
71-76 (96-103) |
| Fuel Rail Bolts |
14-19 (19-26) |
| Generator Top Bolt |
14-18 (19-24) |
| Intake Manifold Nuts/Bolts |
14-19 (19-26) |
| Intake Manifold Support Bracket |
28-38 (38-51) |

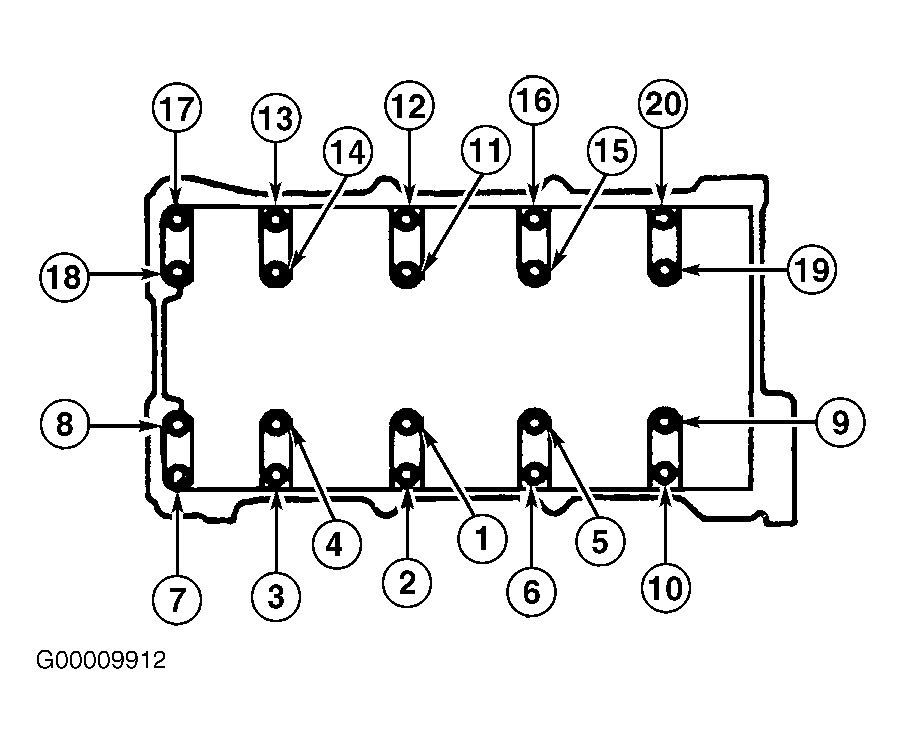

| Main Bearing Cap Bolts |
| Step 1 |
22-27 (30-37) |
| Step 2 (Final) |
40-43 (54-58) |
| Oil Jet |
9-13 (12-18) |
| Oil Pump-To-Block Bolts |
14-19 (19-26) |
| Power Steering Pump-To-Bracket Bolts |
28-38 (38-51) |
| PPF-To-Differential Long Mounting Bolts |
77-91 (104-123) |
| PPF-To-Differential Spacer Mounting Bolts |
27-38 (37-51) |
| PPF-To-Transmission Rear Bracket Mounting Bolt |
27-40 (37-54) |
| Spark Plugs |
11-16 (15-22) |
| Timing Belt Tensioner Bolt |
27-38 (37-51) |
| Water Pump Bolts |
14-19 (19-26) |
| INCH Lbs. (N.m) |

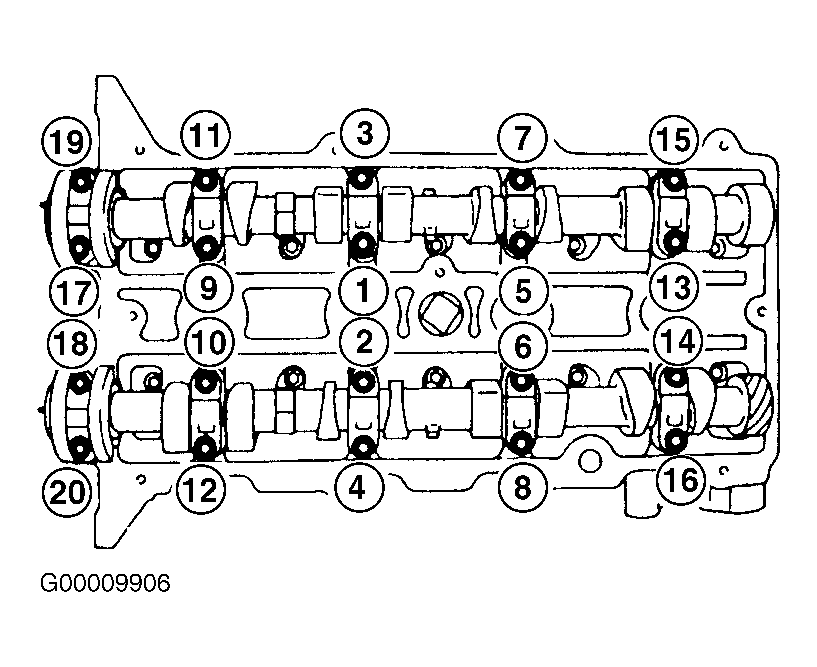

| Camshaft Bearing Cap Bolts |
100-125 (11.3-14.1) |
| Oil Pan-To-Engine Bolts |
71-97 (8-11) |
| Oil Pump Cover Screws |
53-80 (6-9) |
| Oil Strainer Bolts |
71-97 (8-11) |
| Rear Cover Bolts |
71-97 (8-11) |
| Timing Belt Cover Bolts |
71-97 (8-11) |
| Valve Cover Bolts |
| Miata |
44-78 (5.0-8.8) |
| Protege |
61-87 (6.9-9.8) |
| Water Pump Pulley Bolts |
71-97 (8-11) |
