Components [03/2017 - 06/2019]

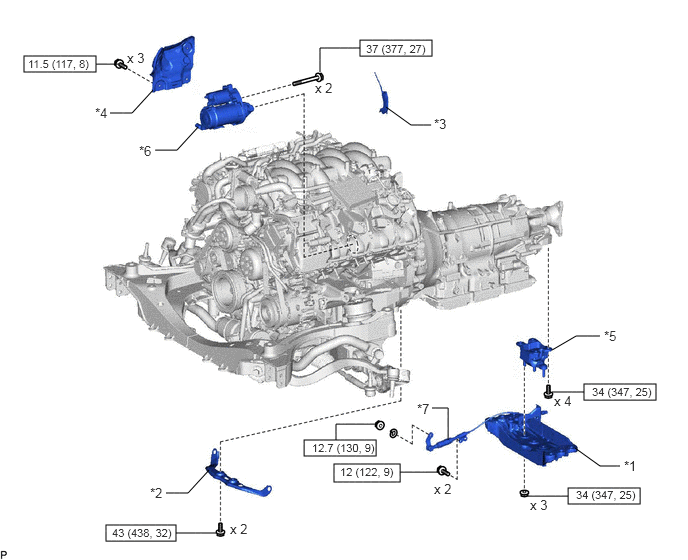

Fig 1: Automatic Transmission Assembly Replacement Components With Torque Specifications [03/2017 - 06/2019] (1 Of 2)
| *1 | REAR ENGINE MOUNTING MEMBER | *2 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| *3 | FLYWHEEL HOUSING SIDE COVER | *4 | NO. 3 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | ENGINE REAR MOUNTING INSULATOR | *6 | STARTER ASSEMBLY |
| *7 | THROTTLE LINK CONNECTING ROD ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

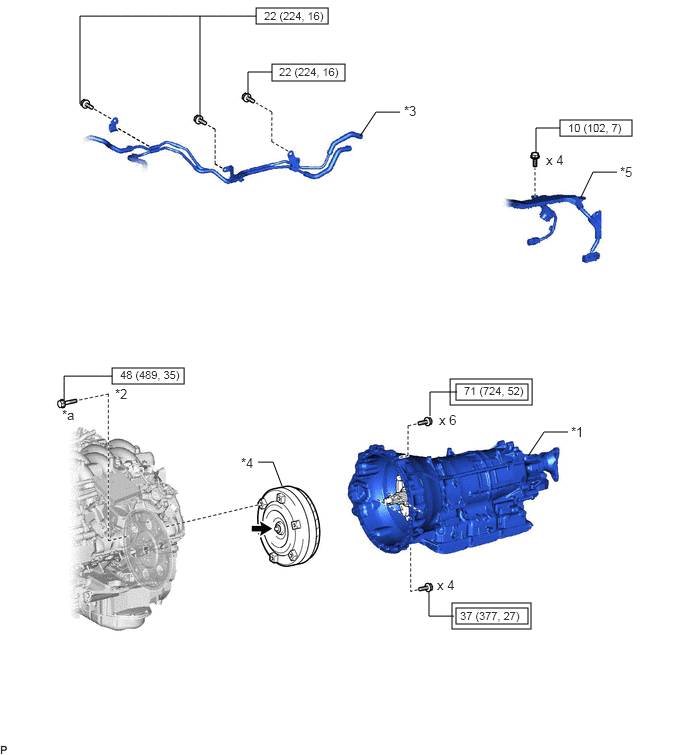

Fig 2: Automatic Transmission Assembly Replacement Components With Torque Specifications [03/2017 - 06/2019] (2 Of 2)
| *1 | AUTOMATIC TRANSMISSION ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER CLUTCH SETTING BOLT |
| *3 | OIL COOLER TUBE | *4 | TORQUE CONVERTER CLUTCH ASSEMBLY |
| *5 | WIRE HARNESS | - | - |
| *a | Black x 1 Silver x 5 |
- | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| Clutch spline grease | - | - |
