Lamp-Fog-Right Rear (Standard) Connector End View (D4535A)

Harness-Family: REAR BUMPER

Color: BLACK

Gender: FEMALE

Part Number: 872-857-571

Part Description: Not Available

Connector No: D4535A

Option: Standard

Repair Kit Part Number: 68137868AA

Cavity Count: 2

Fig 1: Lamp-Fog-Right Rear Connector End View (Standard)
GCWD1016835Courtesy of CHRYSLER
Fig 2: Lamp-Fog-Right Rear Isometric View (Standard)
GCWD1088979Courtesy of CHRYSLER
Fig 3: Lamp-Fog-Right Rear Wire Insertion View (Standard)
GCWD1006901Courtesy of CHRYSLER

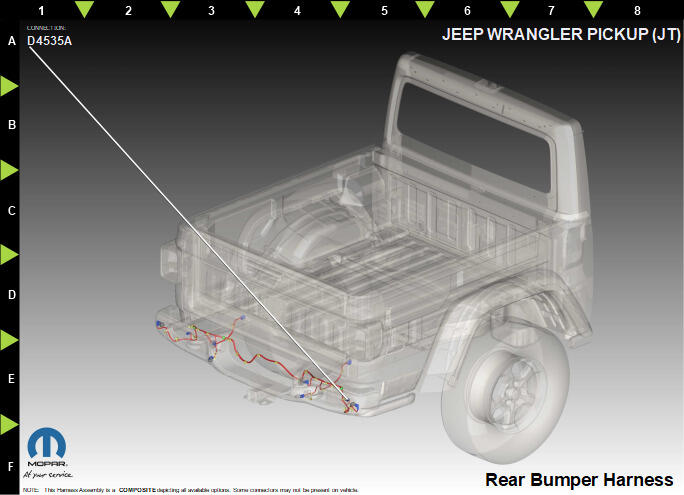

Fig 4: Lamp-Fog-Right Rear Component Location View (Standard)
GCWD1318918Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 L898 WH/DG 0.75 FOG RR LAMP FEED 2 N/A
2 Z925 BK/GY 0.75 GROUND N/A
