Switch-Transfer Case Selector (Standard) Connector End View (D2297A)

Harness-Family: CONSOLE_CENTER

Color: GREEN

Gender: FEMALE

Part Number: 638394-4

Part Description: 2X6 PLUG ASSEMBLY

Connector No: D2297A

Option: Standard

Repair Kit Part Number: 68068655AA

Cavity Count: 12

Fig 1: Switch-Transfer Case Selector Connector End View (Standard)
GCWD1006441Courtesy of CHRYSLER
Fig 2: Switch-Transfer Case Selector Isometric View (Standard)
GCWD1089195Courtesy of CHRYSLER
Fig 3: Switch-Transfer Case Selector Wire Insertion View (Standard)
GCWD1007847Courtesy of CHRYSLER

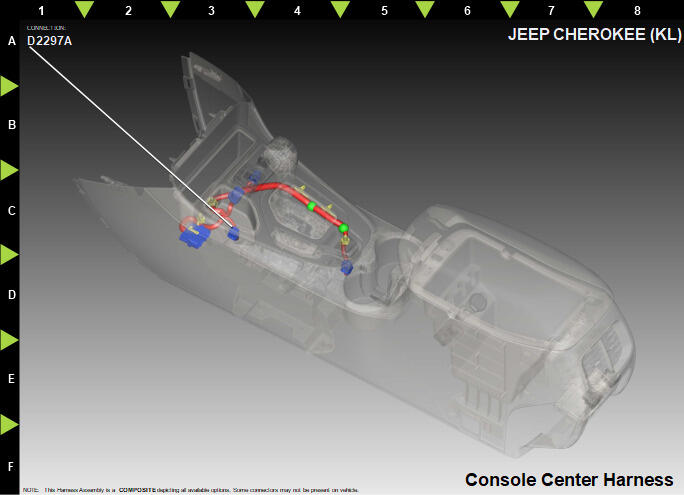

Fig 4: Switch-Transfer Case Selector Component Location View (Standard)
GCWD1322873Courtesy of CHRYSLER
Pin Circuit Wire Color Gauge/Size Function Option
1 N0 NA 0 NO CONNECT N/A
2 N0 NA 0 NO CONNECT N/A
3 N0 NA 0 NO CONNECT N/A
4 N0 NA 0 NO CONNECT N/A
5 D404 WH/BN 0.35 LIN BUS CBC 4 N/A
6 Z912 BK 0.50 GROUND N/A
7 A195 RD/YE 0.35 FUSED B(+) N/A
8 N0 NA 0 NO CONNECT N/A
9 N0 NA 0 NO CONNECT N/A
10 N0 NA 0 NO CONNECT N/A
11 N0 NA 0 NO CONNECT N/A
12 N0 NA 0 NO CONNECT N/A
