Top Of The Engine (LYX)

Top Of The Engine (LYX)

Items
1. B23E Camshaft Position Sensor - Exhaust (LTG/LYX) B23E Camshaft Position Sensor - Exhaust (LYX)
2. B52A Heated Oxygen Sensor 1 (LTG/LYX) B52A Heated Oxygen Sensor 1 (LYX)
3. T8C Ignition Coil 3 (LTG/LYX) T8C Ignition Coil 3 (LYX)
4. T8B Ignition Coil 2 (LTG/LYX) T8B Ignition Coil 2 (LYX)
5. T8A Ignition Coil 1 (LTG/LYX) T8A Ignition Coil 1 (LYX)
6. Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LTG/LYX) Q6E Camshaft Position Actuator Solenoid Valve - Exhaust (LYX)
7. B75C Multifunction Intake Air Sensor B75C Multifunction Intake Air Sensor
8. Q84C Camshaft Position Actuator Park Lock Solenoid Valve - Intake (LYX) Q84C Camshaft Position Actuator Park Lock Solenoid Valve - Intake (LYX)
9. G13 Generator G13 Generator X1G13 Generator X2 (LYX)
10. B65 Intake Manifold Pressure and Air Temperature Sensor B65 Intake Manifold Pressure and Air Temperature Sensor (LH7/LYX)
11. Q38 Throttle Body Q38 Throttle Body (LTG/LYX)
12. B34 Engine Coolant Temperature Sensor B34 Engine Coolant Temperature Sensor (LH7/LYX)
13. T8D Ignition Coil 4 (LTG/LYX) T8D Ignition Coil 4 (LYX)

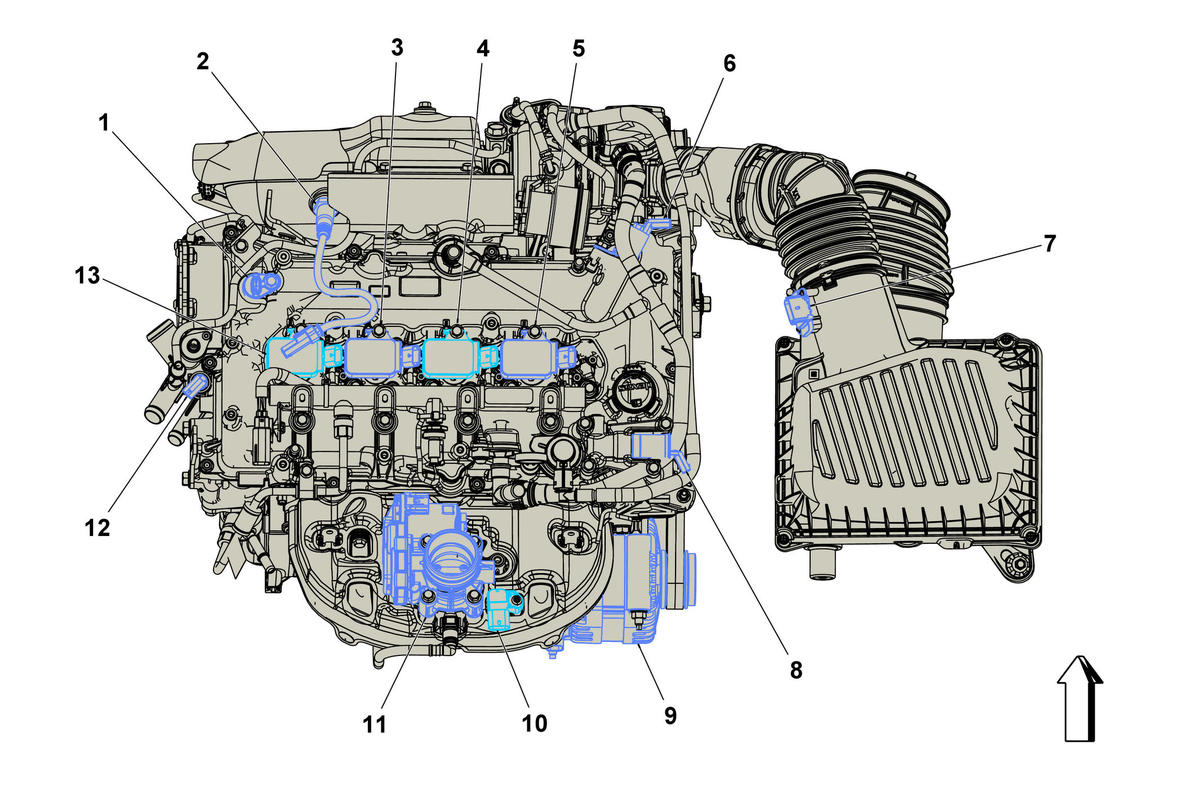

Fig 1: Top Of The Engine (LYX)
GM4595258Courtesy of GENERAL MOTORS COMPANY
