Components on the Vehicle: Notes

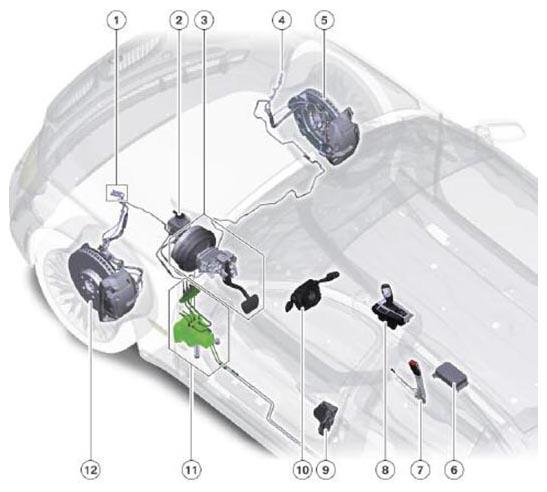

Fig 1: Identifying Dynamic Stability Control And Electromechanical Parking Brake Components, F01/F02 (Front Half Of Vehicle)
DYNAMIC STABILITY CONTROL SYSTEM COMPONENT REFERENCE CHART
| Index | Explanation |
|---|---|
| 1 | Connection for front left wheel-speed sensor and brake-pad wear sensor |
| 2 | Brake fluid reservoir with brake fluid level switch |
| 3 | Brake pedal cluster (brake pedal, brake servo unit, tandem master cylinder) |
| 4 | Connection for front right wheel-speed sensor |
| 5 | Wheel brake, front right |
| 6 | Integrated Chassis Management control unit |
| 7 | Seat belt buckle contact, driver's seat |
| 8 | Center console control panel (DTC button, handling setting switch, parking brake button, automatic hold button) |
| 9 | Door switch, driver's door |
| 10 | Steering column switch cluster with steering-angle sensor |
| 11 | DSC control unit and hydraulic modulator |
| 12 | Wheel brake, front left |

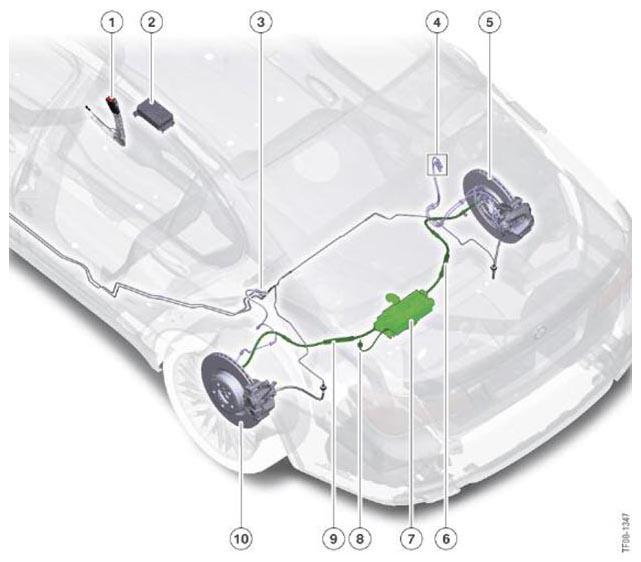

Fig 2: Identifying Dynamic Stability Control And Electromechanical Parking Brake Components, F01/F02 (Rear Half Of Vehicle)
DYNAMIC STABILITY CONTROL AND ELECTROMECHANICAL PARKING BRAKE COMPONENTS REFERENCE CHART
| Index | Explanation |
|---|---|
| 1 | Seat belt buckle contact, driver's seat |
| 2 | Integrated Chassis Management control unit |
| 3 | Connection for rear left wheel-speed sensor |
| 4 | Connection for rear right wheel-speed sensor and brake-pad wear sensor |
| 5 | Wheel brake, rear right |
| 6 | Right EMF brake cable |
| 7 | Electromechanical parking brake control unit and actuator unit |
| 8 | Emergency release EMF |
| 9 | Left EMF brake cable |
| 10 | Wheel brake, rear left |
